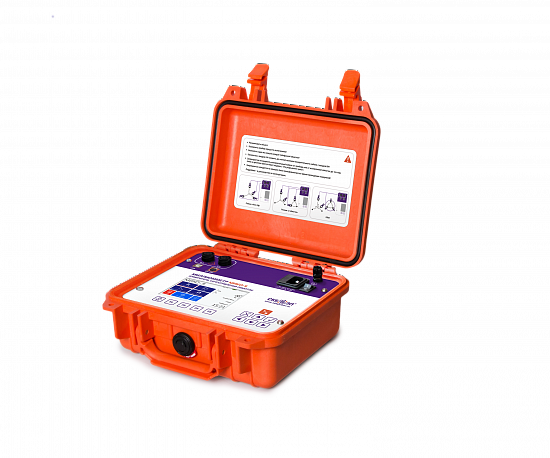

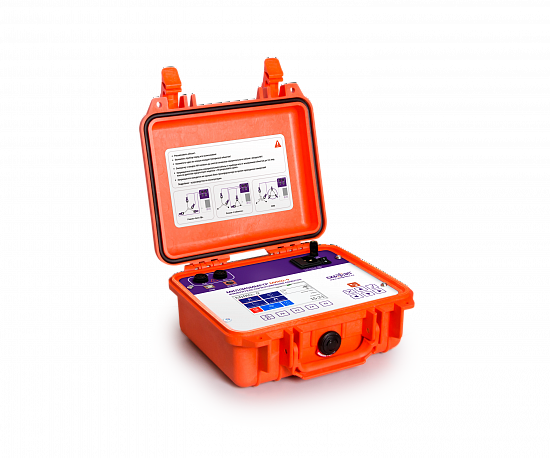

Описание миллиомметра МИКО-9А:
Измеритель сопротивления обмоток милиомметр МИКО-9 предназначен для измерения электрического сопротивления постоянному току обмоток силовых и
измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных
компенсаторов и обмоток другого оборудования с большой индуктивностью;
измерения электрического сопротивления постоянному току резисторов, шин и других
цепей, не содержащих индуктивность;измерения переходного электрического сопротивления контактов высоковольтных
выключателей, избирателей устройств РПН, заземлителей, разъединителей и других разъемных
и неразъемных контактных соединений; размагничивания магнитопровода силового и измерительного оборудования.
Отличительные особенности миллиомметра МИКО-9А:
1. Измерение электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм/30 кОм на токах до 10А
- Обмоток силовых трехфазных и однофазных трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
- Уравнивающих, токоограничивающих и других резисторов высоковольтных выключателей;
- Переходного сопротивления контактов и контактных соединений силовых и сигнальных цепей;
- Кабелей.
Задание измерительных диапазонов и токов осуществляется как автоматическом, так и ручном режиме. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высоко индуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.
2. Автоматическое измерение трехфазных трансформаторов
Отличительной особенностью прибора является возможность подключения сразу к трем фазам трансформатора и измерение с автоматическим переключением. Результаты измерения автоматически сохраняются в энергонезависимой памяти прибора и в дальнейшем могут обрабатываться на персональном компьютере с помощью специализированной программы, либо переданы по интерфейсу Bluetooth на мобильный телефон или планшет.
Высокая выходная мощность (до 60 Вт на нагрузке) встроенного источника тока позволяет вводить в насыщение магнитопровод высокомощных силовых трансформаторов и тем самым гарантирует надежное измерение сопротивления обмоток трансформатора.
3. Режим измерения сопротивления одновременно по двум обмоткам
Данный режим гарантирует быстрое и достоверное измерения электрического сопротивления по постоянному току высокомощных силовых трансформаторов, в частности с соединением вторичных обмоток в треугольник, когда использование традиционных методов не дает стабильного результата.
4. Режим безразборной проверки устройств РПН (метод DRM)
Режим "Безразборной проверки устройств РПН" позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Принцип работы данной проверки заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод.
5. Режим размагничивания магнитной системы трансформатора
Функция «Размагничивание» предназначена для устранения остаточной намагниченности магнитопровода трансформатора возникшей, например, в результате измерения электрического сопротивления его обмоток. Размагничивание магнитопровода является обязательной операцией перед проведением опыта холостого хода, измерением потерь короткого замыкания, измерением коэффициента трансформации.
Прибор может быть использован для размагничивания как однофазных, так и трехфазных трансформаторов. Размагничивание магнитопровода выполняется путем поочередной подачи электрического тока в соответствующую обмотку в прямом и обратном направлении. При каждой смене направления сила электрического тока уменьшается. У трехфазного трансформатора размагничиванию подвергается каждый его стержень.
6. Автоматизация процесса измерения и архив результатов в приборе
Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для предоставления следующих расчетов:
- Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
- Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
- Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
- Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;
- Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре.
7. Высокая степень защищенности и соответствие требованиям безопасности
- От превышения измерительного тока;
- От э.д.с. самоиндукции.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-9А реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
- Набор необходимых защит от перегрева измерительного блока;
- Контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.
8. Автономное питание, интерактивное управление прибором и связь с ПК
Прибор имеет возможность питания от сети и встроенной аккумуляторной батареи.
Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.
Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея.
Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования. Поддержка протокола Modbus RTU.
Связь с персональным компьютером через USB или Bluetooth позволяет:
- Управлять прибором с помощью ПК;
- Систематизировать и сохранять результаты на ПК;
- Формировать отчеты измерений.
Технические характеристики миллиомметра МИКО-9А:
| Параметр
| Значение
|
| Диапазон измерений сопротивления
| 1 мкОм - 30 кОм
|
| Пределы допускаемой основной погрешности измерений сопротивления, не более
| ±(0,1%+0,5 мкОм)
|
| Диапазон измерений силы тока в режиме DRM, А
| 0,1 / 10
|
| Предел допускаемой основной относительной погрешности измерения силы тока режиме DRM
| ±1 %
|
| Наилучшее разрешение
| 0,1 мкОм
|
| Сила измерительного тока, А
| 0,005 / 10
|
| Относительный дрейф силы измерительного тока, %/с
| ±0,002
|
| Максимальная выходная мощность, Вт
| 60
|
| Максимальная потребляемая мощность, Вт
| 120
|
| Сетевое напряжение питания: переменного тока (действующее значение), В
| 90 / 253
|
| Сетевое напряжение питания: постоянного тока, В
| 127 / 354
|
| Продолжительность заряда полностью разряженной аккумуляторной батареи не более, ч
| 3
|
| Тип канала передачи данных
| USB, RS-485 и Bluetooth
|
| Степень защиты прибора в рабочем положении
| IP40
|
| Степень защиты прибора в транспортном положении
| IP64
|
| Температурный диапазон эксплуатации, С
| -20 ... +55
|
| Масса измерительного блока не более, кг
| 4,0
|
| Габаритные размеры, мм
| 270х250х130
|

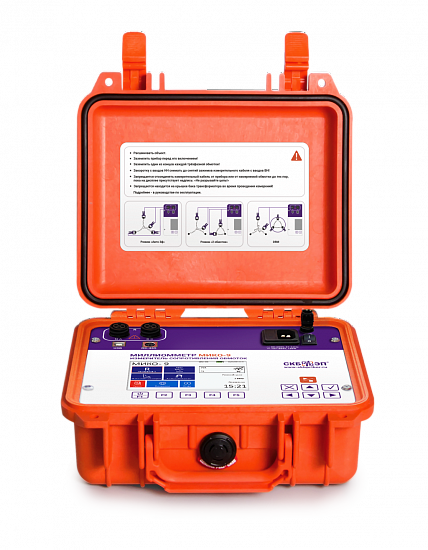

Внешний вид панели миллиомметра МИКО-9А:
Комплектация миллиомметра МИКО-9А:
| Наименование
| Применение
| Фото
| Количество
|
| Измерительный блок МИКО-9А
| Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
|
| 1
|
| Кабель сетевой
| Для подключения прибора к сети питания. Температурный диапазон -25°С ... +120°С. Резиновая изоляция. Длина 2 м.
|
| 1
|
| Провод заземления
| Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.
|
| 1
|
| Эквивалент нулевого сопротивления
| Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
|
| 1
|
| Шунт 75ШСМ М3, 75-0,5
| Проверка работоспособности. Величина 1 мОм ± 0,5%.
|
| 1
|
| Предохранитель ВП2Б-1В-2А
| Для защиты источника питания.
|
| 2
|
| Сумка для комплекта крепежных изделий
|
|
| 1
|
