О товаре
Миллиомметр ТРОМ-1 предназначен для оперативного измерения электрического сопротивления постоянному току низкоиндуктивных и высокоиндуктивных цепей, в первую очередь обмоток трансформаторов, в том числе больших мощностей.
Миллиомметр ТРОМ-1 необходим на подстанциях 110 кВ и выше для диагностики трансформаторов на предмет соответствия его обмоток заданным нормам. Также позволяет измерять сопротивления цепей других аппаратов и машин величиной до 2000 Ом.
Позволяет измерять переходные сопротивления высоковольтных выключателей и других аппаратов.
Миллиомметр ТРОМ-1 имеет встроенную схему демпфирования для сброса энергии, накапливаемой в магнитопроводе во время измерения, и быстрого снижения тока в обмотке до нуля после окончания измерения.
Технические характеристики
| Номер в госреестре СИ |
67448-17 |
| Диапазон измерения сопротивления |
1 мкОм ... 2 кОм |
| Гарантия (мес.) |
36 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
360х300х165 |
| Вес нетто, кг |
6.5 |
Описание миллиомметра ТРОМ-1:
Прибор для измерения электрических сопротивлений постоянному току. Модель ТРОМ-1 предназначена для определения активных, индуктивных, переходных параметров в широком диапазоне. Миллиомметр предназначен для работы при температуре от -20 до +40 градусов при относительной влажности не более 90%. Прибор позволяет сохранять полученные значения и впоследствии работать с ними. Устройство получает питание от бытовой сети. Потребляет не более 300 Вт. Средний срок службы не менее 10 лет. Прибор оборудован системой защиты от перегрева, которая в автоматически отключает источник тока при превышении допустимого предела температуры.
Прибор оснащен крупным графическим экраном для наглядного отображения информации, USB-разъемом для подключения и передачи данных для обработки, анализа с помощью других устройств, джойстиком для удобного и быстрого управления функциями. Для измерения сопротивлений по четырехпроводной схеме снабжен одноканальным комплектом проводов. При необходимости применения миллиомметра ТРОМ-1 в двухканальном режиме пользователь может использовать дополнительный комплект измерительных кабелей, позволяющих определять сопротивление двух обмоток трансформатора одновременно. Прибор способен измерять сопротивления в диапазоне от 0 до 2 тыс. Ом.
Область применения модели ТРОМ-1:
Прибор используют при обслуживании, ремонте электрооборудования на предприятиях, в частных мастерских, на подстанциях и других объектах в сфере энергетики. Измерительный инструмент применяют для определения переходных сопротивлений контактов и разъединителей, проверки обмоток электродвигателей, трансформаторов. Миллиомметр также используют для выявления дефектов и наличия посторонних примесей в металлах. Он подходит для измерения сопротивления заземляющего контура, проверки силовых кабелей, переходников, клемм, крепежных элементов.
Панель управления и система индикации:

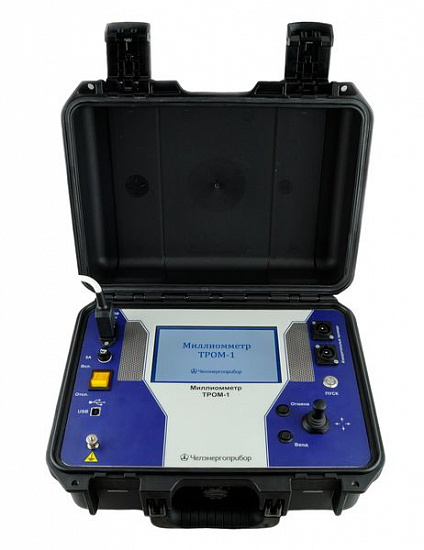

На лицевой панели расположен выключатель для включения и отключения прибора, разъем для подключения питающего кабеля, предохранитель, USB-разъем, клемма для соединения с заземлением, цветной дисплей, разъемы для подключения измерительных проводов, кнопки «Пуск», «Отмена», «Ввод» и джойстик для управления устройством. Данные, получаемые в процессе проведения измерений, выводятся на цветной экран. На дисплее также появляются предупреждения и сообщения об ошибках. Прибор способен оповещать о принудительном включении системы охлаждения, режиме работы без ограничения по времени, процессе установления тока, о перегрузках, перегреве источника тока, необходимости юстировки устройства.
Технические характеристики ТРОМ-1:
| Параметр |
Значение |
| Диапазон значений измеряемых сопротивлений* |
1 мкОм - 2 кОм |
| Предел допускаемой относительной погрешности измерения |
0,2% |
| Сила измерительного тока |
до 10 А |
| Связь с ПК |
по USB-интерфейсу |
| Масса измерительного блока, не более |
6,5 кг |
| Габаритные размеры |
360х300х165 мм |
| Рабочий диапазон температур |
от -20 до +40 °С |
| Возможность пересчета сопротивления по температуре |
|
| *Диапазон значений измеряемых сопротивлений у второго канала до 4 кОм (для двухканального комплекта измерительных проводов) |
Комплект поставки миллиомметра ТРОМ-1:
| № |
Наименование |
Количество |
| 1 |
Миллиомметр ТРОМ-1 |
1 |
| 2 |
Измерительные провода длиной 12 м сечением 2,5 мм2 с зажимами типа "крокодил" |
2 |
| 3 |
Провод для связи с ПК USB A-B |
1 |
| 4 |
Провод питания от сети 220 В 50 Гц |
1 |
| 5 |
Кейс для принадлежностей |
1 |
| 6 |
Компакт-диск с ПО для работы с прибором |
1 |
| 7 |
Шунт типа 75ШСММ3-75-0,5 или аналог |
1 |
| 8 |
Руководство по эксплуатации и паспорт |
1 |
Дополнительная комплектация ТРОМ-1:
| № |
Наименование |
Количество |
| 1 |
Комплект измерительных проводов длиной 20 м с зажимами типа "крокодил" с шириной схвата до 55 мм |
1 |
| 2 |
Комплект измерительных проводов длиной 12 м с зажимами типа "крокодил" с шириной схвата до 85 мм |
1 |
| 3 |
Комплект измерительных проводов длиной 20 м с зажимами типа "крокодил" с шириной схвата до 85 мм |
1 |
| 4 |
Двухканальный комплект измерительных проводов с зажимами типа "крокодил" с шириной схвата до 55 мм |
1 |
| 5 |
Коммутатор ЧЭП2320 для измерения сопротивлений обмоток трансформатора поочередно по трем фазам в двухканальном режиме |
1 |
