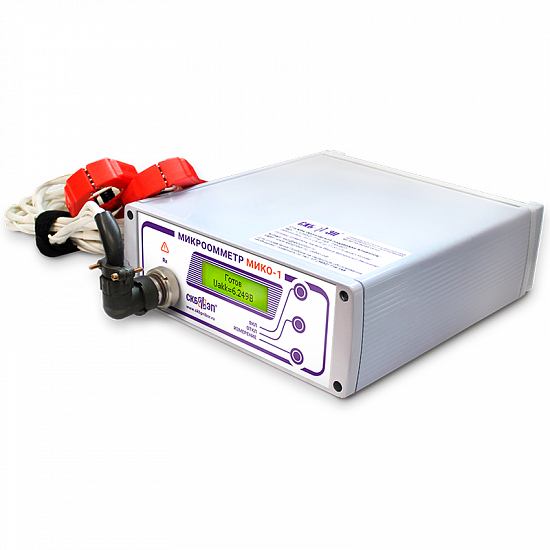

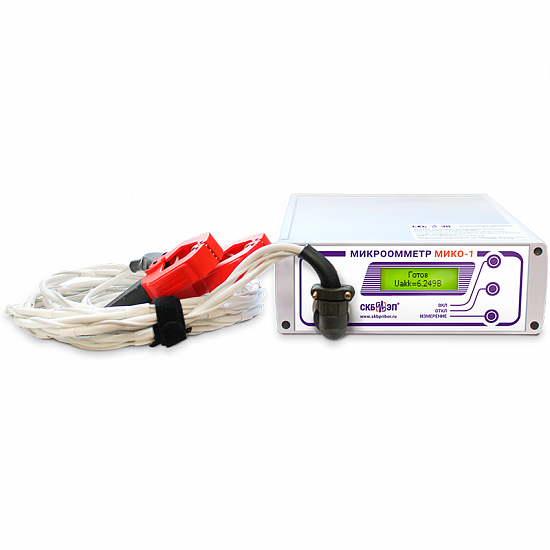

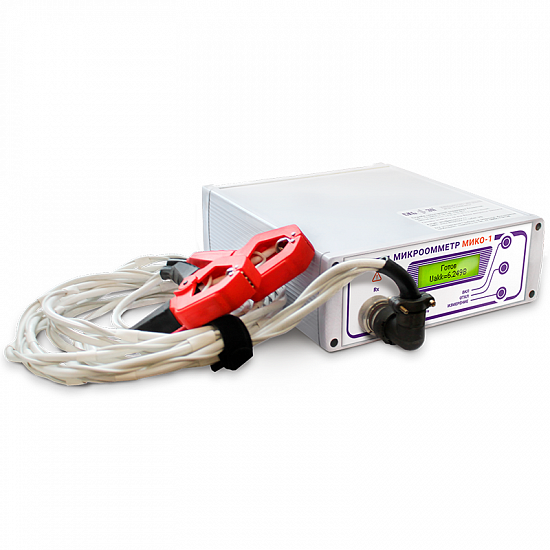

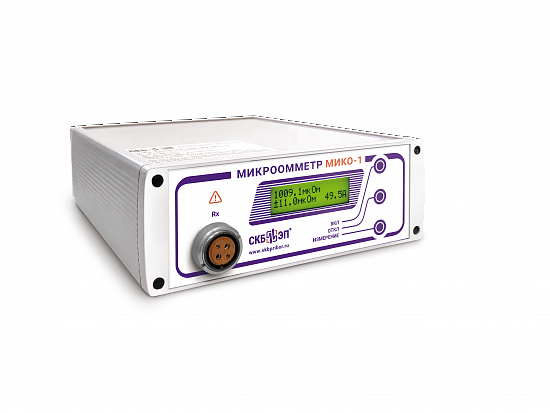

Описание микроометра МИКО-1
Микроомметр МИКО-1 предназначен для измерений электрического сопротивления постоянному току контактов высоковольтных коммутационных устройств, разборных и неразборных контактных соединений, шунтирующих резисторов и других участков электрических
цепей.
Отличительные особенности микроометра МИКО-1
1. Измерения переходного сопротивления в диапазоне 0 / 20000 мкОм
- высоковольтных и автоматических выключателей, контакторов, размыкателей, соединителей и реле;
- болтовых, сварных и паяных соединений токопроводов и шин; рельсовых соединений, колесных пар вагонов и др.
2. Автоматический выбор диапазона измерений
Участие пользователя в измерительном процессе минимально. Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.
3. Сила измерительного тока до 50A
Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока.
Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. В связи с этим наиболее достоверные измерения будут при приближении тока микроомметра к рабочему току контактов.
Однако микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов. МИКО-1 предназначен для измерения переходного сопротивления, при этом диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.
4. Измерительный ток МИКО-1 протекает стабильно и достаточное время
Измерительный ток должен протекать по цепи стабильно и достаточное время, а сам прибор – устойчиво работать в условиях мощных электромагнитных полей. Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения и индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.
Прибор МИКО-1 в соответствии с требованиями ГОСТ 52931-08 защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений. В связи с этим показания прибора остаются стабильными и в условиях подстанции 500 кВ.
Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи. Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности.
5. Устойчивая работа в условиях мощных помех промышленной частоты
Прибор МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей. Он специально разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7–50,3 Гц).
Технические характеристики микроометра МИКО-1
| Параметр
| Значение
|
| Диапазон измеряемых сопротивлений, мкОм
| 0 - 20000
|
| Предел допускаемой абсолютной основной погрешности измерения, мкОм
| ±(1+0,01*Rх), Rх - измеренное значение сопротивления
|
| Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами
| не превышает одной десятой предела основной погрешности
|
| Максимальный измерительный ток, А
| 48
|
| Количество последовательных измерений без подзарядки аккумулятора, шт
| 20 - 50
|
| Время зарядки аккумулятора, ч
| 4
|
| Время установления рабочего режима не более, с
| 4
|
| Время одного измерения, с
| 6
|
| Потребляемая из сети мощность (в режиме зарядки аккумулятора) не более, Вт
| 20
|
| Степень защиты прибора в рабочем положении
| IP20
|
| Температурный диапазон эксплуатации,-С
| -15 ... +40
|
| Вес, не более, кг
| 3,6
|
| Габариты, мм
| 250х80х210
|

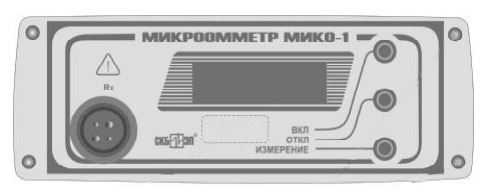

Внешний вид передней панели микроометра МИКО-1
Внешний вид задней панели микроометра МИКО-1
Комплектация микроометра МИКО-1
| Наименование
| Применение
| Фото
| Количество
|
| Измерительный блок МИКО-1
| Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр
|
| 1
|
| Кабель измерительный с раздельными токовыми и потенциальными проводами К01
| Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.)
|
| 1
|
| Сетевой кабель
| Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.)
|
| 1
|
| Шунт 75ШСМ М3,75-0,5
| Шунт для поверки работоспособности микроомметра МИКО-1
|
| 1
|
| Предохранители ВП2Б-1В-2А
| Для защиты источника питания
|
| 2
|
| Сумка
| Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих.
|
| 1
|
Дополнительная комплектация микроометра МИКО-1
| Наименование
| Применение
|
| Кабель измерительный с игольчатыми подпружиненными контактами К02
| Применяется при невозможности присоединения к объекту кабелем К01, например, при контроле сопротивлений сборных и присоединительных шин. Кабель измерительный с игольчатыми подпружиненными контактами. Длина 0,8м. + 1,8м.
|
| Кабель измерительный с игольчатыми подпружиненными поворотными контактами
| Альтернатива кабелю К02, а также при невозможности присоединения к объекту кабелем К01, например, для измерений переходных сопротивлений в труднодоступных местах объектов с окрашенными поверхностями. Кабель измерительный с игольчатыми подпружиненными поворотными контактами. Длина 0,8м. + 1,8м.
|
| Потенциальный пружинный контакт (черный и красный)
| Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.
|
| Потенциальный штыревой контакт (черный и красный)
| Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.
|
| Аккумулятор А506/35S
|
|
| Переходник для образцовой катушки
| Для поверочных лабораторий: проведения поверки / калибровки прибора.
|
| Штанга-манипулятор
| Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.
|
