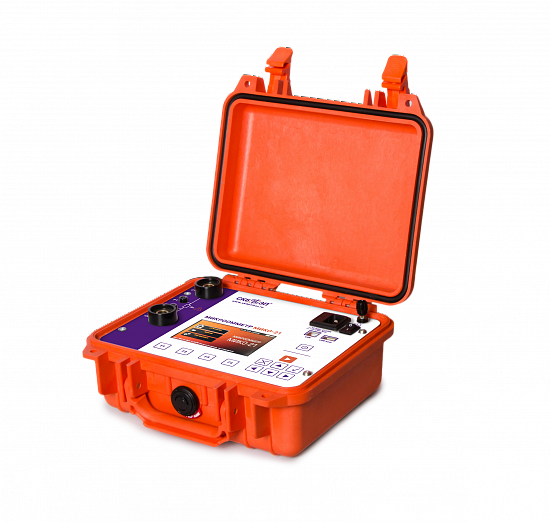

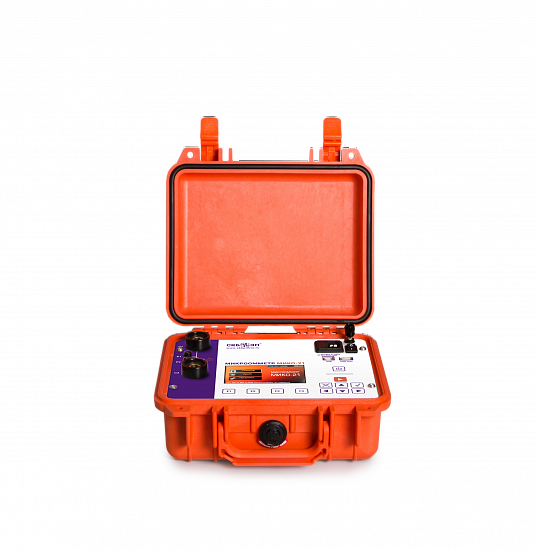

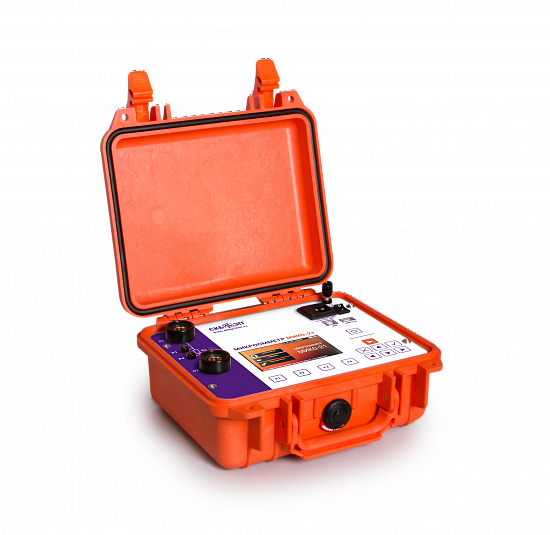

МИКО-21 Микроомметр современный

Описание микроометра МИКО-21

Микроомметры МИКО-2 предназначены для четырёхпроводных измерений электрического сопротивления цепей электрооборудования в диапазоне 0,1 мкОм / 2 Ом с самой низкой погрешностью ±0,05%:

• Контактов высоковольтных выключателей,
• Разъединителей, отделителей и короткозамыкателей,
• Комплектных распределительных устройств,
• Контактных соединений,
• Сварных швов и др.

Отличительные особенности микроометра МИКО-21

1. Регулируемая сила тока до 200 А

Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью, связана с наличием окисных пленок между контактируемыми поверхностями.

Для контроля такого рода погрешности в международном стандарте МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50А до тока его номинального значения.

В паспортных данных многих зарубежных выключателей сила измерительного тока чаще всего ограничена конкретными значениями: 100А и 200А.

В микроомметре МИКО-21 пользователь может задать силу тока несколькими способами:

• Выбрать из ряда установленных значений: 10А, 50А, 100А и 200А;
• Задать автоматический режим выбора силы измерительного тока;
• Выбрать режим ручного задания измерительного тока, в диапазоне от 1 до 200А с шагом 1А.

2. Специальные алгоритмы проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными ТТ

Только микроомметры "СКБ ЭП" позволяют измерять сопротивление контактов колонковых и баковых выключателей, используя раздельные автоматизированные режимы, которые оптимизированы для этих выключателей.

• Режим 1 предназначен для измерений сопротивления цепей без ТТ;
• Режим 2 предназначен для измерений сопротивления в цепях с ТТ с минимальным расходом энергии аккумулятора;
• Режим 3 предназначен для измерений сопротивления в цепях с ТТ при силе тока 100 А или 200 А (задается пользователем) без экономии энергии аккумулятора.

Трансформаторы тока баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом, силой измерительного тока. Например, для масляного выключателя У-220-2000-25У1 время измерения сопротивления может достигать 30 с.

3. Интерактивное управление прибором

Цветной графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс с сенсорным экраном дисплея облегчают пользование прибором.

Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсорный экран дисплея.

Связь с ПК не только через USB, но и через флэшку упрощает перенос данных из прибора в информационную базу предприятия.

Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования.

4. 4 способа запуска процесса измерения сопротивления

В приборе запрограммировано четыре способа запуска процесса измерения:

• Однократный запускается, когда зажимы измерительного кабеля присоединяются к объекту испытаний, после чего необходимо нажать кнопку СТАРТ.
• Однократный автоматический запускается при нажатии кнопки СТАРТ. Прибор начинает измерение после возникновения электрического контакта между измерительной цепью и контактами измерительного кабеля. Пользователь может повторить измерение после повторного нажатия клавиши СТАРТ.
• Периодический использует заранее заданные временные интервалы при условии, что обе руки заняты подсоединением контактов измерительного кабеля к тестовым участкам. Пользователь может выбрать интервал времени между испытаниями. Прибор будет работать непрерывно до тех пор, пока пользователь не остановит измерения.
• Автоматическая периодическая цепь запускается при нажатии кнопки СТАРТ и используется для непрерывных измерений. Пользователь подсоединяет измерительный кабель и, как только потенциальные контакты соединены, измерение начинается автоматически. Для того, чтобы провести повторное измерение необходимо разорвать сеть и подсоединить измерительный кабель заново.

5. Архив паспортных значений контролируемого оборудования

Архив паспортных значений сопротивлений Rперех. контактов выключателей предприятия дает возможность автоматически сопоставить измеренное значение с паспортным при указании марки выключателя;

Архив прибора содержит паспорта высоковольтных выключателей с указанием максимально и/или минимально допустимого значения переходного сопротивления контактов, а также паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления.

Технические характеристики микроометра МИКО-21

Комплектация микроометра МИКО-21

Комплектация микроометра МИКО-21

Наименование	Применение	Фото	Количество
Измерительный блок МИКО-21	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1
Комплект №2	Измерительные кабели с зажимом типа «крокодил» (захват до 50 мм.) Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 10 кВ. Длина 2 м. Масса 1,12 кг. В комплекте - 2 шт.		1
Сетевой кабель	Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м.		1
Провод заземления	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.		1
Шунт 75 ШСМ МЗ 75А-0,5	Шунт для поверки работоспособности микроомметра МИКО-21.		1
Предохранители ВП2Б-1В-2А	Для защиты источника питания.		2
Сумка	Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.		1

Допонительная комплектация микроометра МИКО-21
