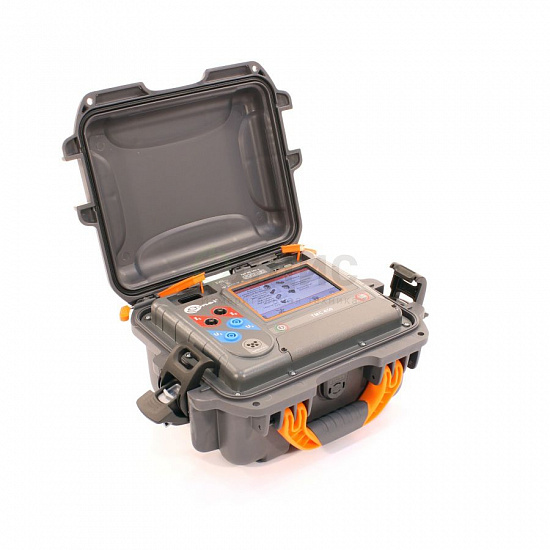

ТМС-650 Микроомметр

О товаре

ТМС-650 – профессиональный, цифровой измеритель активного/индуктивного сопротивления объектов энергетической отрасли, железной дороги и различных производственных предприятий. Широкий спектр применения позволяет проводить измерения сопротивления сварных и болтовых соединений, кабельных линий и проводов, обмоток двигателей и силовых трансформаторов, в том числе индукционных трансформаторов с аморфным магнитопроводом, а также и других объектов, независимо от характера их сопротивления. Функции автоматического расчёта, как приведённого сопротивления к температуре сравнения, так и температуры обмоток электрооборудования, подвергшихся нагреву, упрощают анализ состояния данной электроустановки. Использование 4-х проводной схемы (метод Кельвина) измерения позволяет избежать ошибок, вызванных сопротивлением проводов, и получить наиболее точный результат.

Технические характеристики

Измерение сопротивления	0 ÷ 1999,9 Ом
Ток (max)	10 А
Схема измерения	4-проводная
Наилучшее разрешение	0,1 мкОМ
Класс защиты	IP67
Номер в госреестре СИ	75955-19
Гарантия (мес.)	36
Страна производитель	Россия
Вес нетто	3.5 кг
Габаритные размеры, мм	318х257х152

Описание микроомметра TMC-650

Отличительные особенности:

диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…10 А;
три режима измерения:
автоматический режим;
измерение активного сопротивления;
измерение индуктивного сопротивления.
функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30мин.;
графический анализ измерения сопротивления R(t);
функция размагничивания магнитопровода;
автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
функция измерения температуры объекта;
расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
использование измерителя для установок с аморфным магнитопроводом;
функция энергосбережения;
широкий функционал работы с памятью прибора и интеграция данных в ПК;
работа измерителя как от электрической сети, так и от АКБ.

Технические характеристики микроомметра TMC-650

Диапазон	Разрешение	Ток измерения/Напряжение	Основная погрешность
0 мкОм…999,9 мкОм	0,1 мкОм	10 A/20 мВ	± (0,2% и. в. + 2 е.м.р.)
1,0000 мОм…1,9999 мОм	0,0001 мОм	10 A/20 мВ
2,000 мОм…19,999 мОм	0,001 мОм	10 A/200 мВ
20,00 мОм...199,99 мОм	0,01 мОм	10 A/2 В (1 А/200 мВ)
200,0 мОм…999,9 мОм	0,1 мОм	1 A/2 В (0,1 A/200 мВ)
1,0000 Ом…1,9999 Ом	0,0001 Ом	1 A/2 В (0,1 A/200 мВ)
2,000 Ом…19,999 Ом	0,001 Ом	0,1 A/2 В
20,00 Ом…199,99 Ом	0,01 Ом	10 мA/2 В
200,0 Ом…1999,9 Ом	0,1 Ом	1 мA/2 В
Параметр		Значение
Дополнительные технические характеристики
Питание измерителя		Аккумулятор Li-Ion 7,2В / 8,8Ач
Питание ЗУ АКБ		187…264В 50Гц 2А
Рабочая температура ЗУ		-10…50 °C
Время зарядки АКБ		около 3,5ч.
Диапазон рабочих температур		-10…50 °C
Диапазон температур при хранении		-20…60 °C
Влажность		20…90%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)		IP40 питание от сети и/или без заглушек IP54 питание от АКБ IP67 с закрытым кейсом
Категория электробезопасности		КАТ III/600В
Защита от внешнего напряжения		~ 600В в течение 10сек.
Диапазон времени до автоматического выключения		5-45 мин. или функция не активна
Максимальное сопротивление проводов для тока 10А		300мОм
Точность задания измерительного тока		±10%
Количество измерений током 10А от АКБ		700-800
Время измерения сопротивления: - резистивный тип объекта - индуктивный тип объекта		3сек. ≥ 5сек.
Дисплей		Графический TFT 800х480
Память		7 ГБ
Высота над уровнем моря		< 2000 м
Интерфейс		USB, LAN
Изоляция		Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Электромагнитная совместимость		ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005)
Габариты ШxВxГ		318×257×152 мм
Масса		около 3,5 кг

Комплект поставки:

№	Наименование	Количество
1	Аккумуляторная батарея Li-Ion 7,2 В	1 - шт.
2	Зажим «Крокодил» изолированный Кельвина К06	2 - шт.
3	Зонд Кельвина двухконтактный	2 - шт.
4	Кабель двухпроводный 3 м	1 - шт.
5	Кабель последовательного интерфейса USB	1 - шт.
6	Кабель сетевой стандарта IEC	1 - шт.
7	Температурный зонд ST-3	1 - шт.
8	Футляр L11	1 - шт.
Дополнительная комплектация микроомметра MMR-650:
9	Зажим «струбцина» Кельвина с двухпроводным кабелем	1 - шт.
10	Кабель двухпроводный 10 м с крокодилом Кельвина	1 - шт.
11	Принтер отчётов/кодов USB, переносной	1 - шт.
12	Сканер штрих-кода, 2D, USB	1 - шт.
13	Температурный зонд ST-1	1 - шт.
