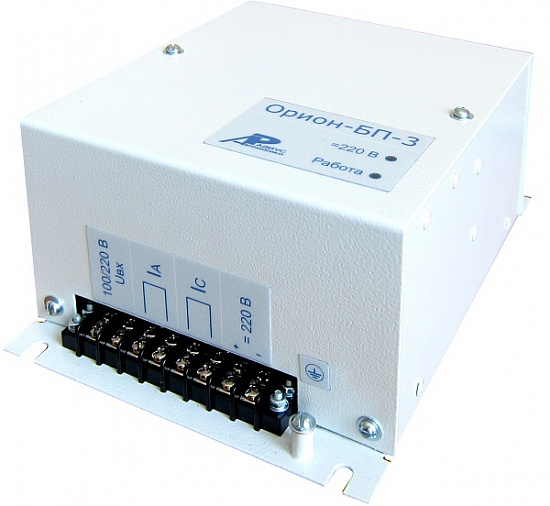

Описание блока питания Орион-БП-3:
Блок питания Орион-БП-3 предназначен для обеспечения устройств релейной защиты серий «Орион», «Сириус» и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.
Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) или трансформатору напряжения ТН, а также к трансформаторам тока защищаемого присоединения.
Устройство содержит два токовых входа и один вход для цепей напряжения.
Технические характеристики:
| Параметр | Значения |
|---|
|
|
Входное напряжение, В
|
≈70-265/=100-375
|
|
Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт / 50 Вт, А
|
4 / 7,5
|
|
Максимальный входной ток длительно, А
|
15
|
|
Максимальный входной ток кратковременно (2 с), А
|
200
|
|
Полное сопротивление каждой из цепей тока фаз А и С при наличии входного напряжения, Ом, не более
|
0,12
|
|
Частота переменного входного напряжения (тока),Гц
|
50/60
|
|
Выходное напряжение основного выхода, В
|
=215–225
|
|
Максимальная выходная мощность, Вт
|
50
|
|
Время установления выходного напряжения, при подаче напряжения на вход, с
|
0,1
|
|
К.п.д. по входу напряжения, не менее
|
0,8
|
|
К.п.д. по токовым входам, не менее
|
0,7
|
|
Климатическое исполнение
|
УХЛЗ.1
|
|
Номинальные рабочие значения механических внешних воздействующих факторов
|
M7
|
|
Габаритные размеры, мм
|
210×150×94
|
|
Масса изделия (нетто), кг, не более
|
4
|
Комплект поставки:
| № | Наименование | Количество |
| 1. | Блок питания Орион-БП3 | 1 |
