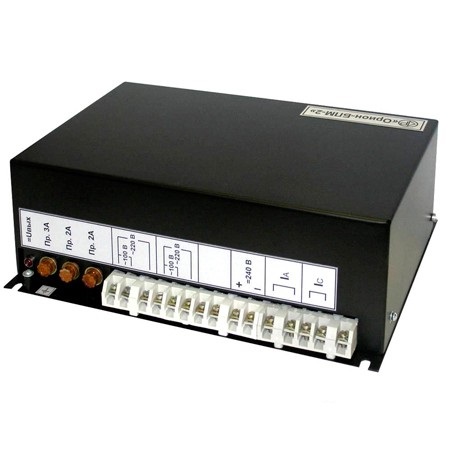

Описание блока питания для обеспечения питанием защит на подстанциях с переменным оперативным током Орион-БПМ2:
Блок питания Орион-БПМ2 обеспечивает устройства релейной защиты серий Орион, Сириус и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.
Блок питания подключается к трансформаторам собственных нужд ТСН подстанции (РП) или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.
Предусмотрено быстродействующее АВР цепей напряжения при питании от двух различных источников (максиселектор).
Блок питания комбинированный представляет собой два развязанных выпрямителя переменного напряжения, работающих на общую нагрузку, со сглаживающим RC-фильтром, обеспечивающим на выходе постоянное напряжение. Подключение к токовым цепям осуществляется через развязывающие трансформаторы тока для каждой из фаз А и С. Выходное напряжение с трансформаторов выпрямляется диодными мостами и также подается на выход. Применение максиселектора на выпрямительных мостиках обеспечивает выходное напряжение по принципу наибольшего. Таким образом, обеспечивается питание нагрузки либо от тока КЗ, либо от оперативного напряжения любого из двух входов при его наличии. Для устранения увеличения выходного напряжения при существенных колебаниях входного или при значительных токах КЗ на выходе дополнительно установлен стабилизатор-ограничитель напряжения, не позволяющий выходному постоянному напряжению возрастать свыше 250 В. Наличие в фильтре электролитического конденсатора большой емкости обеспечивает сохранение выходного напряжения в течение некоторого времени при полном пропадании входных токов и напряжения. Для индикации наличия выходного напряжения на корпусе БП установлен светодиод.
Технические характеристики:
| Параметр | Значения |
|---|---|
| Номинальное входное напряжение питания, В/Гц | 176…242 (80…110) /50 50 Гц |
| Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт, А | 5 |
| Максимальный входной ток (длительно), А | 10 |
| Максимальный входной ток в течение времени не более 2 с, А | 150 |
| Номинальная выходная мощность, Вт | 20 |
| Номинальное выходное напряжение постоянного тока, В | 220 |
| Рабочий диапазон выходного напряжения постоянного тока, В | 180…260 |
| Габаритные размеры (ВхШхГ), мм | 94х290х230 |
| Масса, кг, не более | 6 |
| Рабочий диапазон температур, °С | –40…+55 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Блок питания Орион-БПМ2 | 1 |
| 2. | Руководство по эксплуатации, паспорт | 1 |
