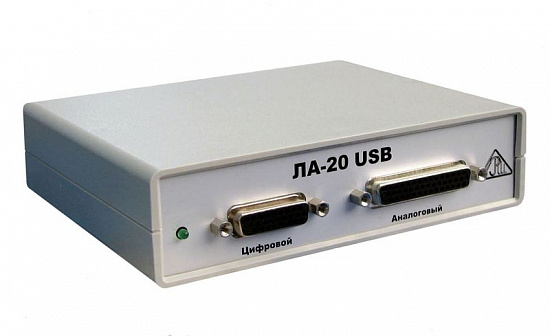

Описание платы сбора данных ЛА-20USB:
Построение переносных измерительных систем на базе компьютера. Пониженное энергопотребление и малые габариты в совокупности с высоким разрешением позволяют решать большинство задач мониторинга, контроля и диагностики. Вы можете подсоединить данное устройство к порту USB любого компьютера: Notebook, Portable, промышленного или обычного офисного, не открывая крышку корпуса и не думая об источнике питания.
Применение платы сбора данных ЛА-20USB:
- в системах сбора данных для полевых и натурных испытаний;
- в системах удалённого контроля;
- как многоканальный самописец;
- в переносных и мобильных регистраторах сигналов;
- как основа для построения радиомониторинговых систем
Особенности платы сбора данных ЛА-20USB:
- внешнее исполнение;
- не требует внешнего питания;

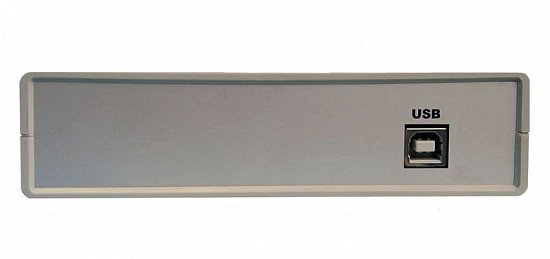

- подсоединение к любому компьютеру, имеющему интерфейс USB;
- Поддерживаются режимы передачи данных Full-speed (USB 1.1) и High-speed (USB 2.0);
- Максимальная длина USB кабеля для режима USB 2.0 не более 1.5 м, для режима USB 1.1 не более 3м;
- 32 однополюсных или 16 дифференциальных каналов с мультиплексированием;
- входное сопротивление не менее 5 МОм;
- программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В,± 0,5мВ, ± 0,25В, ±0,1В,±0,05В. (индивидуально для каждого канала);
- режим внешнего старта и внешней частоты дискретизации;
- 16 цифровых линий: 8-ввода и 8-вывода;

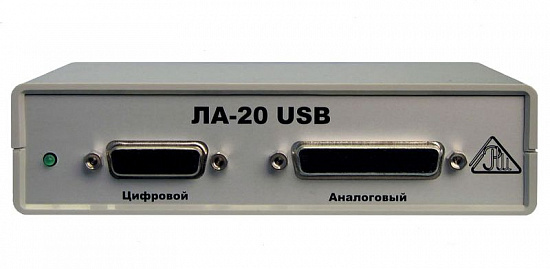

- разъём DHS-26 для цифровых линий и DHS-44 для аналоговых;
- горячее подключение (подключение и отключение без выключения питания компьютера)
Характеристики платы сбора данных ЛА-20USB:
| Параметр | Значения |
|---|---|
| АНАЛОГОВЫЙ ВХОД | |
| Количество аналоговых каналов | 32 однополюсных или 16 дифференциальных каналов с мультиплексированием |
| Диапазоны входного сигнала | ± 10 В..± 0,05 В |
| Входное сопротивление | не менее 5 МОм |
| Защита по напряжению | ± 15 В (при включенном питании) |
| АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ (АЦП) | |
| Тип АЦП | Последовательного приближения |
| Количество бит в выходном регистре АЦП | 12 |
| Диапазон частот выборок | 16 Гц...50 кГц |
| Время преобразования | 20 мкс |
| ЦИФРОВОЙ ПОРТ | |
| Количество линий | 8 вывода и 8 ввода (с защёлкой) |
| Уровни и пороговые значения | КМОП (ТТЛ совместимые) |
| ОБЩАЯ ИНФОРМАЦИЯ | |
| Шина интерфейса с ПЭВМ | USB 2.0 |
| Потребляемая мощность | +5В - 500мА(питание от шины USB) |
| Габариты | 195x110мм |
