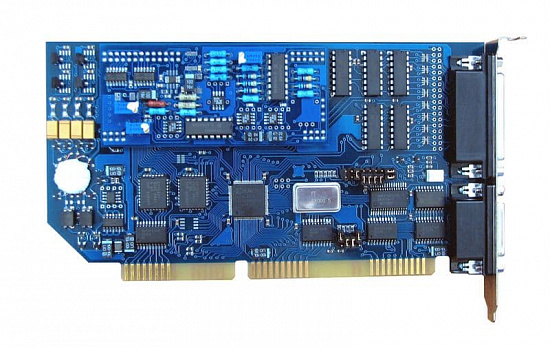

Описание платы сбора данных ЛА-2М5:
Быстродействующая плата аналого-цифрового преобразования для широкого применения.
Применение платы сбора данных ЛА-2М5:
- в системах сбора данных для полевых и натурных испытаний;
Особенности платы сбора данных ЛА-2М5:
- 12 разрядный АЦП, время преобразования - 2 мкс;
- 32 однополюсных каналов или 16 дифференциальных каналов;
- программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В;
- поддерживается ПДП и прерывание;
- число эффективных разрядов 11,0 для частоты входного сигнала 5кГц;
- буферная память типа FIFO 2 КСлов;
- высокостабильный кварцевый генератор 10 МГц;
- 16 цифровых линий: 8 - ввода и 8 - вывода;
- три шестнадцатиразрядных счётчика;
- разъём DHS-26 для цифровых линий и DHS-44 для аналоговых
Характеристики платы сбора данных ЛА-2М5:
| Параметр | Значения |
|---|---|
| АНАЛОГОВЫЙ ВХОД | |
| Количество аналоговых каналов | 32 однополюсных или 16 дифференциальных |
| Вх. сопр. (импеданс) | не менее 100 МОм |
| Тип АЦП | последовательного приближения |
| Кол-во бит в выходном регистре АЦП | 12 |
| Максимальная частота выборок | 500 кГц |
| Время преобразования | 2 мкс |
| Диапазоны входного сигнала | ±10В.. ± 0,05В |
| Память на плате FIFO | не менее 2 КСлов |
| Защита по напряжению | ±15В |
| ЦИФРОВОЙ ПОРТ | |
| Количество линий | 8 вывод и 8 ввод (с защёлкой) |
| Уровни и пороговые значения | ТТЛ совм. |
| СЧЕТЧИКИ/ТАЙМЕРЫ | |
| Количество каналов | 3 |
| Разрядность счётчиков/таймеров | 16 |
| Разрядность внешнего интерфейса | 8 |
| Количество режимов | 6 |
| Тип кода | двоичный или двоично-десятичный |
| Уровни и пороговые значения | ТТЛ совм. |
| Частота задающего кварцевого генератора | 10 МГц |
| Абсолютная точность задания частоты | 0,0001 |
| ОБЩИЕ ДАННЫЕ | |
| Шина интерфейса ПК | ISA-16 |
| Потребляемая мощность | +5В -950 мА |
| Размеры | 188 x 102 мм |
