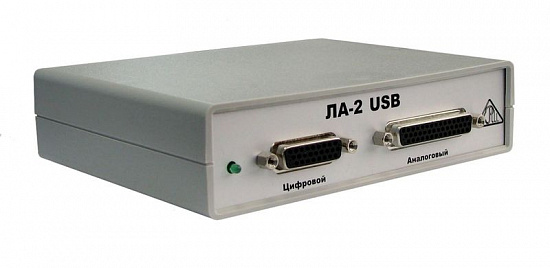

Описание платы сбора данных ЛА-2USB-12:
Построение переносных измерительных систем на базе компьютера. Пониженное энергопотребление и малые габариты в совокупности с высоким разрешением и высоким быстродействием позволяют решать большинство задач мониторинга, контроля и диагностики. Вы можете подсоединить данное устройство к порту USB любого компьютера: Notebook, Portable, промышленного или обычного офисного, не открывая крышку корпуса и не думая об источнике питания.
Применение платы сбора данных ЛА-2USB-12:
- в системах сбора данных для полевых и натурных испытаний;
- в системах удалённого контроля;
- как многоканальный самописец;
- в переносных и мобильных регистраторах сигналов;
- как основа для построения радиомониторинговых систем
Особенности платы сбора данных ЛА-2USB-12:
- внешнее исполнение;
- не требует внешнего питания;
- подсоединение к любому компьютеру, имеющему интерфейс USB;
- 32 однополюсных каналов или 16 дифференциальных каналов
- входное сопротивление не менее 5 МОм
- программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В (для каждого канала)
- число эффективных разрядов 11,2 для частоты входного сигнала 5кГц для ЛА-2 USB -12
- число эффективных разрядов 13 для частоты входного сигнала 5кГц для ЛА-2 USB -14
- 16 цифровых линий: 8 - ввода и 8 - вывода

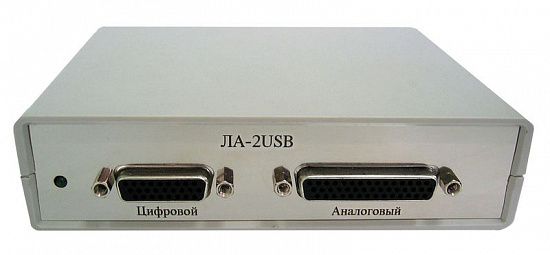

- разъём DHS-26 для цифровых линий и DHS-44 для аналоговых (совместима с ЛА-1,5PCI)
- максимальная пропускная способность по шине USB (rev.1.1) - не более 500 кБ/с;
- горячее подключение (подключение и отключение без выключения питания компьютера)
Характеристики платы сбора данных ЛА-2USB-12:
| Параметр | Значения |
|---|---|
| АНАЛОГОВЫЙ ВХОД | |
| Количество аналоговых каналов | 32 однополюсных или 16 дифференциальных каналов |
| Диапазоны входного сигнала | ± 10 В … ± 0,05 В |
| Входное сопротивление | не менее 5 МОм |
| Защита по напряжению | ± 15 В (при включенном питании) |
| АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ (АЦП) | |
| Тип АЦП | Последовательного приближения |
| Количество бит в выходном регистре АЦП | 12 для ЛА-2USB-12 14 для ЛА-2USB-14 |
| Диапазон частот выборок | 24 Гц...500 кГц для ЛА-2USB-12 24 Гц...400 кГц для ЛА-2USB-14 |
| Время преобразования | 2 мкс для ЛА-2USB-12 2,5 мкс для ЛА-2USB-14 |
| ЦИФРО-АНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ (ЦАП) | |
| Количество аналоговых выходов | 2 |
| Выходное напряжение | ± 5 В |
| Количество бит во входном регистре ЦАП | 12 |
| Время преобразования | 10 мкс |
| ЦИФРОВОЙ ПОРТ | |
| Количество линий | 8 вывода и 8 ввода (с защёлкой) |
| Уровни и пороговые значения | КМОП (ТТЛ совместимые) |
| ОБЩАЯ ИНФОРМАЦИЯ | |
| Шина интерфейса с ПЭВМ | USB 2.0 |
| Потребляемая мощность | +5 В – 500 мА (питание от шины USB) |
| Габариты | 140х115х35 мм |
