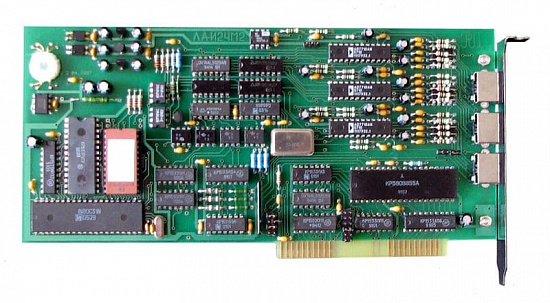

Описание платы сбора данных ЛА-И24-3:
Применение платы сбора данных ЛА-И24-3:
- в системах сбора данных для полевых и натурных испытаний;
- в системах удалённого контроля;
- как многоканальный самописец;
- в переносных и мобильных регистраторах сигналов;
- в системах хроматографии
Особенности платы сбора данных ЛА-И24-3:
- 24 разрядный АЦП; тип преобразователя - дельта-сигма;
- 2/4/6 дифференциальных канала или 1/2/3 синхронных дифференциальных каналов;
- время преобразования - 10 мс;
- диапазон входного напряжения АЦП: ±2,5В;
- управляет аналого-цифровым каналом контроллер 80С31;
- 8Кбайт ОЗУ и 2Кбайт ПЗУ;
- 400В гальваническая развязка
Характеристики платы сбора данных ЛА-И24-3:
| Параметр | Значения |
|---|---|
| АНАЛОГОВЫЙ ВХОД | |
| Макс. число аналоговых каналов | 6 дифф. |
| Вх. сопр. (импеданс) | более 2 МОм |
| Тип АЦП | дельта-сигма АЦП |
| Кол-во бит в выходном регистре АЦП | 24 |
| Максимальная частота выборок | 1 кГц |
| Время преобразования | 10 мс |
| Диапазон входного сигнала | 2.5В |
| Коэффициент усиления | 1,2,128 |
| Защита по напряжению входных каналов | ±5В |
| ОБЩИЕ ДАННЫЕ | |
| Шина интерфейса с ПЭВМ | ISA |
| Потребляемая мощность | +5В - 270 мА |
| Габариты | 100 x 247 мм |
