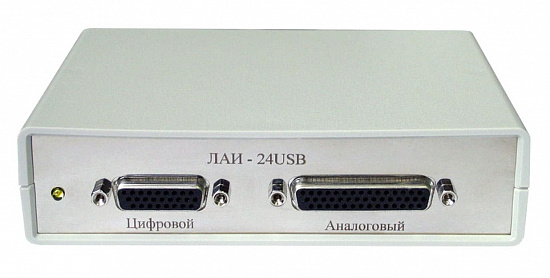

Описание платы сбора данных ЛА-И24USB:
Построение переносных прецизионных измерительных систем на базе компьютера. Вы можете подсоединить данное устройство к порту USB любого компьютера: Notebook, Portable, промышленного или обычного офисного, не открывая крышку корпуса и не думая об источнике питания.
Применение платы сбора данных ЛА-И24USB:
- в системах сбора данных для полевых и натурных испытаний;
- в системах удалённого контроля;
- как многоканальный самописец;
- в переносных и мобильных регистраторах сигналов;
- в хроматографии
- прецизионный вольтметр.
Особенности платы сбора данных ЛА-И24USB:
- внешнее исполнение;
- питание от порта USB;
- подсоединение к любому компьютеру, имеющему интерфейс USB;
- Поддерживаются режимы передачи данных Full-speed (USB 1.1) и High-speed (USB 2.0);
- Максимальная длина USB кабеля для режима USB 2.0 не более 1.5 м, для режима USB 1.1 не более 3м;
- 4 синхронных дифференциальных канала;
- входной ток не более 500 нА (при усилении =1);
- входной ток не более 500 пА (при усилении >1);
- программно переключаемые диапазоны входного напряжения АЦП: ± 2,5В, ± 1,25В, ± 0,625В, ± 0,3125В, ± 156,25мВ, ± 78,125В, ± 39,0625мВ (для каждого канала);
- ряд частот дискретизации 6,25Гц, 12,5Гц, 25Гц, 50Гц, 100Гц, 200Гц, 400Гц, 800Гц;
- автоматическая калибровка 4-х синхронных каналов;
- режим внешнего старта;
- 16 цифровых линий: 8 - ввода и 8 - вывода;
- разъём DHS-26 для цифровых линий и DHS-44 для аналоговых;
- горячее подключение к USB интерфейсу без выключения питания компьютера
Характеристики платы сбора данных ЛА-И24USB:
| Параметр | Значения |
|---|---|
| АНАЛОГОВЫЙ ВХОД | |
| Количество аналоговых каналов | 4 синхронных дифференциальных |
| Диапазоны входного сигнала | ±39мВ..±2,5В |
| Входной ток | не более 500нА(при усилении =" 1) не более 500пА(при усилении >1) |
| Защита по напряжению | ± 3,3В |
| АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ (АЦП) | |
| Тип АЦП | Дельта-сигма |
| Количество бит в выходном регистре АЦП | 24 |
| Диапазон частот выборок | 6,25..800 Гц |
| Время преобразования | 1,25..160 мс |
| ЦИФРОВОЙ ПОРТ | |
| Количество линий | 8 вывода и 8 ввода (с защёлкой) |
| Уровни и пороговые значения | КМОП |
| ОБЩАЯ ИНФОРМАЦИЯ | |
| Шина интерфейса с ПЭВМ | USB 2.0 |
| Потребляемая мощность | +5В - 500мА |
| Габариты | 140х115х35 мм |
