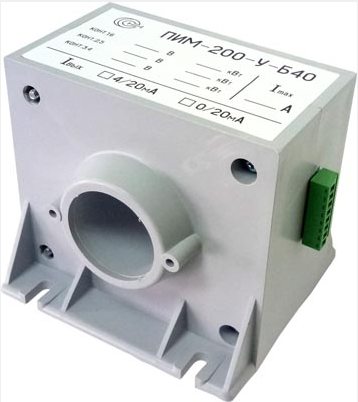

Описание преобразователя измерительного активной мощности ПИМ-...-Т-Б40:
Измерительные преобразователи ПИМ-...-Т-Б40 предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц, в пропорциональный сигнал токового интерфейса 4-20 мА, гальванически изолированного от измерительных цепей. Преобразователи используются в составе измерительных и управляющих систем.
Отличительные особенности преобразователя измерительного активной мощности ПИМ-...-Т-Б40:
- гальваническая развязка силовой и измерительной цепей;
- не требует стабилизированного источника питания;
- минимальные габариты;
- возможность монтажа на DIN-рейку.
Технические характеристики преобразователя измерительного активной мощности ПИМ-...-Т-Б40:
| Характеристики | Значения |
|---|---|
| Диапазон измеряемых мощностей, кВт | 0,75 ... 400 (только 50 Гц) |
| Выходной сигнал датчика, мА | 4-20 |
| Входной ток, А | 5 ... 1000 (только 50 Гц) |
| Входное напряжение, В | 15 ... 400 (только 50 Гц) |
| Основная приведенная погрешность, не более, % | 1 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 2,5 |
| Напряжение питания, В | 10 ... 24 |
| Диаметр отверстия под токовую шину, мм | 40 |
| Габаритные размеры, мм | 120х110х107 |
| Масса, г | 900 |
Комплект поставки ПИМ-...-Т-Б40:
- Преобразователь измерительный активной мощности ПИМ-...-Т-Б40
- Паспорт
- Руководство по эксплуатации
- Упаковочная тара
