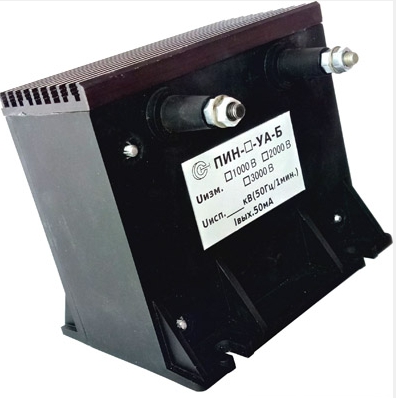

Описание преобразователя измерительного постоянного и переменного напряжения ПИН-2000-УА-Б-М:
Преобразователь ПИН-2000-УА-Б-М преобразует мгновенные значения измеряемого напряжения постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-2000-УА-Б-М:
- гальваническая развязка силовых цепей и цепей контроля;
- крепление на DIN-рейку;
- минимальные габариты.
Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-2000-УА-Б-М:
| Параметр | Значение |
|---|
| ПИН-2000-УА-Б-М |
|---|
| Диапазон измеряемых напряжений, В | 0...2000 |
| Диапазон рабочих температур,С * | 0...+70 (-40...+70) |
| Выходной сигнал датчика, мА | 50 |
| Основная приведенная погрешность, не более, % | 1,5 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 12 |
| Напряжение питания, В | ±14,25 ... ±25,2 |
| Габаритные размеры, мм | 120х117х115 |
| Масса, г | 2000 |
По требованию заказчика возможно:
* - расширение диапазона рабочих температур.
Комплект поставки ПИН-2000-УА-Б-М:
| № | Наименование | Количество |
|---|
| 1 | Преобразователь измерительный постоянного и переменного напряжения ПИН-2000-УА-Б-М | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
