О товаре

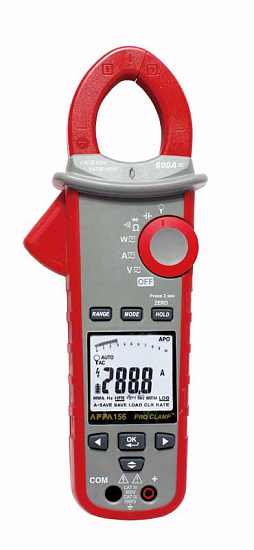

APPA 156 - это профессиональные многофункциональные электроизмерительные клещи-ваттметры с режимами измерения силы постоянного тока- "DCA" и силы переменного тока "ACA" (до 600 А в каждом режиме), напряжения постоянного и переменного тока, мощности, со встроенным регистратором и функцией измерения бросков пускового тока.
Клещи APPA 156 обеспечивают измерение бросков пускового тока, сопротивление постоянному току, функцию проверки диодов, контроль целостности низкоомных цепей с выдачей акустического («прозвон» цепи) и светового сигнала, измерение ёмкости.
Технические характеристики
| Номер в госреестре СИ |
71970-18 |
| Измерение постоянного напряжения (до), В |
1000 |
| Измерение переменного напряжения (до), В |
1000 |
| Измерение постоянного тока (до), А |
600 |
| Измерение переменного тока (до), А |
600 |
| Диапазон измерения частоты |
0 ... 10 кГц |
| Диапазон измерения сопротивления |
0 ... 100 кОм |
| Измерение мощности |
Да |
| Измерение True RMS |
Да |
| Измерение сопротивления |
Да |
| Измерение частоты тока |
Да |
| Диаметр захвата (мм) |
33 |
| Измерение температуры |
Нет |
| Прозвонка цепи |
Да |
| Тестирование диодов |
Да |
| Удержание показаний |
Да |
| Выбор диапазона измерений |
Автоматический;Ручной |
| Гарантия (мес.) |
24 |
| Страна производитель |
Тайвань |
| Габаритные размеры, мм |
86х265х51 |
| Вес нетто, кг |
0.5 |
Краткое описание клещей электроизмерительных APPA 156
Модели APPA 156 - это профессиональные многофункциональные электроизмерительные клещи-ваттметры с режимами измерения силы постоянного тока- "DCA" и силы переменного тока "ACA" (до 600 А в каждом режиме), напряжения постоянного и переменного тока, мощности, со встроенным регистратором и функцией измерения бросков пускового тока.
Клещи APPA 156 обеспечивают измерение бросков пускового тока, сопротивление постоянному току, функцию проверки диодов, контроль целостности низкоомных цепей с выдачей аккустического («прозвон» цепи) и светового сигнала, измерение ёмкости.
Токовые клещи APPA 156 сертифицированы и внесены в Госреестр СИ РФ за № 71912-18, срок окончания действия Официального Свидетельства установлен до 25.07.2023 г.
Имеются встроенные функции вывода МАКС/ МИН/ СРЕД значений за цикл измерений, измерения пиковых значений, режим бесконтактного детектирования фазного напряжения, индикация последовательности чередования фаз 3-х фазной сети.
Встроенный цифровой регистратор обеспечивает запись в память до 10K отсчетов с регулируемой скоростью выборки. Предусмотрена функция сохранения данных в память (режим Save/ Auto Save, 1K результатов).
Клещи-ваттметры APPA 156 оснащены встроенным светодиодным фонариком для подсветки рабочей зоны, а также функцией автовключения подсветки дисплея, поддерживают режим измерения силы переменного тока до 3000 А с внешним токовым преобразователем APPA sFlex-T (гибкие разъемные петли).
В комплект поставки токовых клещей APPA 156 включены: измерительные провода (2), тканевая сумка-чехол, элементы питания 1,5 В (6шт, тип ААА), руководство по эксплуатации.
Опционально в комплект поставки клещей APPA 156 могут быть добавлены токовые преобразователи APPA sFlex-10T и APPA sFlex-18T.
Отличительные особенности:
- Измерение переменного (TRMS) тока: до 600 А;
- Измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
- Измерение активной мощности до 600 кВт, коэфф. мощности (PF), частоты (ток/ напряжение);
- Регистрация бросков пускового тока (Inrush current);
- Режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя sFlex-T) с прямым отсчетом показаний на дисплее;
- Встроенный цифровой регистратор (data logger/ 10K отсчетов), функция записи в память (режим Save/ Auto Save, 1K результатов);
- Автодетектирование типа сигнала (пост/ перем.), фильтр НЧ (LPF);
- Удержание показаний (Smart Data Hold), регистрация макс/ мин/ сред значений тока и напряжения;
- Измерение коэф. гармоник (THD,%), гармоник напряжения и тока (до 25-й);
- Измерение емкости (до 4 мФ), сопротивления (до 100 кОм), прозвонка цепи (со световой сигнализацией), тест диодов;
- Бесконтактный детектор фазного напряжения (VoltSeek), определение порядка чередования фаз;
- ЖК-дисплей с автоподсветкой, графическая шкала, автовыключение;
- Управление с помощь переключателя режимов и функциональных кнопок;
- Противоударное исполнение (допускает падение с высоты до 1,3 м);
- Автоподсветка зоны измерений (встроенный с/д фонарик);
- Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В).
Технические характеристики клещей APPA 156
| Параметр
| Значение
|
| Измерение силы переменного тока (ACA)
|
| Диапазон измерений (ACA)
| 0,1 …100A, 600 А
|
| Разрешение
| 0,01 А
|
| Погрешность измерения (AC/DC)
| ± 1,5% + 5 ед. счёта
|
| Полоса частот
| 50 Гц … 400 Гц
|
| Измерение постоянного тока / DCА)
|
| Диапазон измерений (DCA)
| 0,1 … 600 А
|
| Разрешение
| 0,01B
|
| Погрешность измерения (AC/DC)
| ± 1,5% + 5 ед. счёта
|
| Полоса частот
| 50 Гц … 400 Гц
|
| Измерение напряжения (Автовыбор AC/DC)
|
| Диапазон измерений (AC/DC)
| 0,01 … 100 … 1000 B
|
| Разрешение
| 0,01B
|
| Погрешность измерения (DCV)
| ± 0,7% + 2 ед. счёта
|
| Погрешность измерения (ACV)
| ± 1,0% + 5 ед. счёта
|
| Полоса частот
| 50 Гц … 400 Гц
|
| Измерение бросков тока (inrush)
|
| Предел измерений (50 / 60Гц)
| 600 А
|
| Погрешность измерения
| ± (2,5% + 5 ед. счёта)
|
| Чувствительность
| 10 B / 10 А (скз)
|
| Период интегрирования
| 100 мс
|
| Активная мощность (W)
|
| Пределы измерений
| 10 кBт … 600 кBт
|
| Максимальное разрешение
| 1 Bт
|
| Погрешность измерения
| ± 2,5% + 5 ед. счёта
|
| Коэффициент мощности (PF)
|
| Диапазон измерений
| - 1,00 … +1,00
|
| Разрешение
| 0,01
|
| Погрешность измерения
| ± 3°
|
| Суммарный коэффициент гармоник (thd)
|
| Диапазон измерений
| 0,1 % … 100 %
|
| Разрешение
| 0,1
|
| Погрешность измерения
| ± (3,0% + 10 ед. счёта)
|
| Чувствительность
| 10 B / 10 А (скз)
|
| Полоса частот
| 45 Гц … 65 Гц
|
| Гармоники (Ток / Напряжение)
|
| Диапазон изм. (№№ гарм.)
| 01 … 12
|
| Чувствительность
| 10 B / 10 А (скз)
|
| Погрешность измерения
| ± (5,0% + 10 ед. счёта)
|
| Частота (Hz)
|
| Основная гармоника
| 20 Гц … 10 кГц
|
| Разрешение
| 0,1 Гц
|
| Погрешность измерения
| ± (0,5% + 3 ед. счёта)
|
| Чувствительность
| 10 B/ 10 А (скз)
|
| Сопротивление и целостность цепи
|
| Пределы измерений
| 1 кОм/ 10 кОм/ 100 кОм
|
| Максимальное разрешение
| 0,01 Ом
|
| Погрешность измерения
| ± (1,0% + 3 ед. счёта )
|
| Прозвонка цепи
| ≤30 Ом (зв. сигнал частотой 2 кГц)
|
| Испытание p-n перехода
|
| Диапазон измерений
| 0,4…0,8 B
|
| Погрешность измерения
| ± (1,5% + 5 ед. счёта)
|
| Тестовое напряжение ХХ
| 3 B
|
| Измерение емкости
|
| Пределы измерений
| 400 мкФ; 4 мФ
|
| Максимальне разрешение
| 0,1 мкФ
|
| Погрешность
| ± (1,9 % + 8 ед. счета)
|
| Измерение тока до 3000А (с sFlex-T)
|
| Диапазон измерений
| 300 А/ 3000А
|
| Разрешение
| 0,1 А
|
| Погрешность измерения
| ± (1,0% + 5 ед. счёта)
|
| Общие данные
|
| Тип преобразователя клещей
| датчик Холла
|
| Максимальное индицируемое число
| 10.000
|
| Скорость измерения
| 3 изм./с
|
| Цифровой регистратор
| 10.000 отсчетов (выборка: 1с…600с)
|
| Bнутренняя память
| 1.000 результатов (Save/ AutoSave)
|
| Максимальный диаметр провода (Ø)
| 33 мм
|
| Максимальный диаметр шины
| н/д
|
| Источник питания
| 1,5 B х 6 (тип ААА)
|
| Ресурс источника питания
| 50 ч
|
| Автовыключение
| 15 мин
|
| Условия эксплуатации
| 0 °С … 50 °С, отн. влажность не более 80 %
|
| Габаритные размеры
| 89 х 265 х 51 мм
|
| Масса
| 500 г
|
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Клещи электроизмерительные APPA 156
| 1 - шт.
|
| 2
| Измерительные провода
| 2 - шт.
|
| 3
| Источник питания (6Х1,5B)
| 1 - шт.
|
| 4
| Транспортная сумка
| 1 - шт.
|
| 5
| Руководство по эксплуатации
| 1 - шт.
|
