Сталкер ГТ‐75 Генератор

Описание генератора ГТ-75 для трассоискателя Сталкер:

Генератор ГТ-75 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

Принцип действия генератора основан на преобразовании энергии источника питания постоянного тока в сигнал переменного тока. Для этого микропроцессор генератора формирует необходимые импульсы управления. Также под управлением микропроцессора происходит согласование генератора с нагрузкой для обеспечения максимальной выходной мощности. Информация о работе и состоянии генератора выводится на индикаторы передней панели генератора.

Отличительные особенности ГТ-75:

• Максимальная выходная мощность 75 Вт;
• Ступенчатая регулировка мощности;
• Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
• Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе, т.е. оценить возможную дальность трассировки линий;
• Два режима работы (512 и 1024 Гц) - непрерывная и импульсная генерация;
• Автоматическое согласование генератора с нагрузкой;
• Дальность обследования трассы: до 10 км;
• Питание от встроенного аккумулятора (6 В 12 А/ч -2 шт.) с возможностью подключения внешнего источника постоянного тока;
• Индикация степени разряда аккумуляторов;
• Встроенное зарядное устройство;
• Вес со встроенными аккумуляторами - 8,5 кг;
• Защита встроенного аккумулятора от избыточного разряда;
• Влагозащищенный, ударопрочный корпус (IP 44).

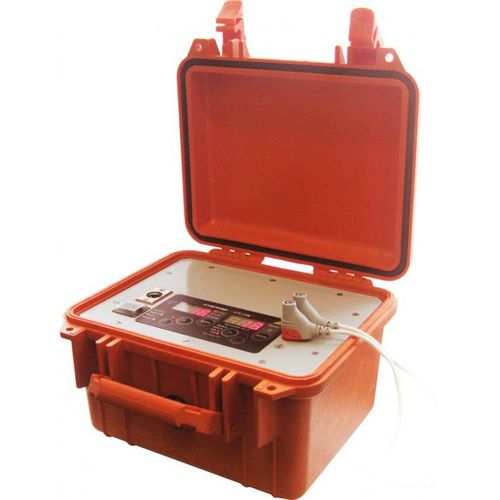

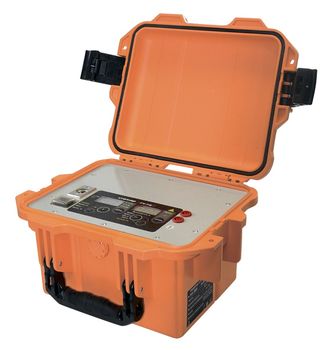

Внешний вид передней панели генератора ГТ-75:

1. Трехпозиционный переключатель питания.;
2. Разъем подключения блока питания для зарядки встроенных аккумуляторов или работы от внешнего аккумулятора;
3. Индикатор многофункциональный для отображения значений выходной мощности, напряжения на нагрузке и сопротивления нагрузки, включая сопротивление соединительных проводов;
4. Индикаторы единиц измерения значений на индикаторе многофункциональном (сверху вниз соответственно - мощности (P, Вт), напряжения на нагрузке (U, В) и сопротивления нагрузки (R, Ом);
5. Индикаторы отображения номинальных значений формируемых частот;
6. Индикатор значения выходного тока;
7. и 7* – Индикаторы отображения выбора двойной частоты;
8. и 8* - Гнёзда «Выход» для подключения нагрузки. При прямом подключении к коммуникации штырь заземления подключать к гнезду 8*;
9. Индикатор состояния выходного сигнала генератора;
10. Кнопка установки непрерывного или импульсного режима генерации;
11. Кнопка выбора сигнала двойной частоты;
12. Кнопка выбора частоты сигнала;
13. Кнопка выбора отображаемого параметра (мощность, напряжение или сопротивление);
14. Кнопки увеличения выходной мощности соответственно;
15. Кнопки уменьшения выходной мощности соответственно;
16. Индикатор состояния внешнего источника питания;
17. Индикатор состояния внутреннего аккумулятора;
18. Винты крепления крышки.
