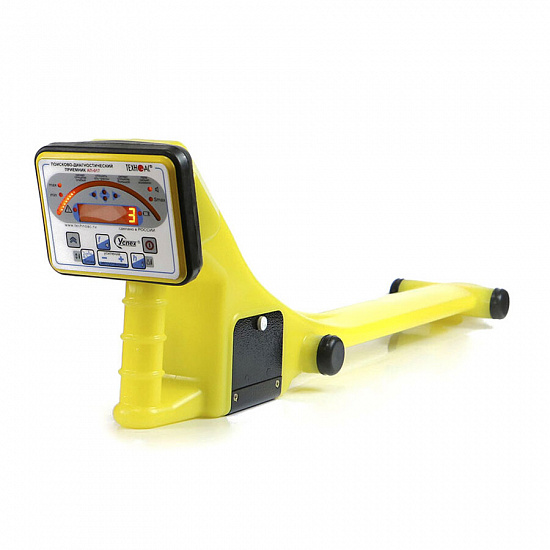

| Пассивные рабочие частоты, Гц | 50, 100, 15000 |
| Активные рабочие частоты, Гц | 512, 1024, 1450, 8192, 9820, 8928 |
| Максимальная измеряемая глубина, м | до 10 |
| Максимальная глубина обнаружения трассы, м | до 10 |
| Время непрерывной работы, ч | до 50 |
| Питание | 2 элемента D |
| Габаритные размеры, мм | 720 x 110 x 150 |
| Вес без чехла, кг | 1,7 |
| Диапазон эксплуатационных температур, °С | -40 …+60 |

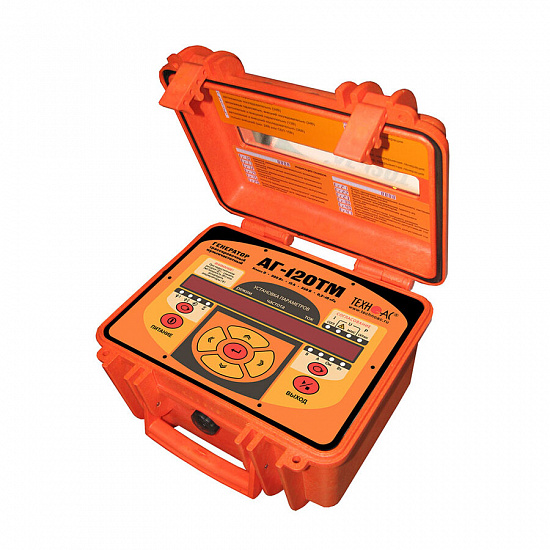

| Технические характеристики генератора АГ-120Т |
| Частоты синусоидального сигнала, Гц |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f1 («временная») | 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации |
| режим 1 | непрерывный «НП» |
режим 2
- длительность импульса, мс
- частота следования импульсов, Гц | кратковременные посылки «ПР» (прерывистый)
100
1 |
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
| двухчастотный «2F» (одновременная генерация)
1021
8192
1:1
|
режим 1
амплитуда импульса
частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса
| генерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)
20
40
80
минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации |
| Выходной ток, А |
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки |
10
15 |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В |
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока | 220 (170 при «2F»)
330 (260 при «2F»)
110 (110 при «2F») |
| Примечание. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
| Допустимое сопротивление нагрузки | любое (0…)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
для минимального задаваемого тока (0,1А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В |
1…2200 (1…1700 при «2F»)
1…3300 (1…2600 при «2F») |
для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В |
0…1,2
0…1,8 |
для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В |
0…0,8
0…1,2 |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз") |
| Источники питания |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
| Ресурс питания при 0С в зависимости от мощности не менее, ч |
| - непрерывная и двухчастотная генерация генерация | 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В)
3 (при 60Вт автономно/90Вт с доп. акк. 12В) |
| - импульсные посылки одной частоты | 8 (при 180Вт автономно/270Вт с доп. акк. 12В)
20 (при 90Вт автономно/130Вт с доп. акк. 12В) |
| - генерация ударных импульсов с максимальной частотой 80уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...11В / 22…28В 21Ач |
| Функциональные особенности |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| автоматическое повторное согласование в режиме «SIN» | при отклонениях установленного тока нагрузки более ±2dB |
| Конструктивные параметры |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45С |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305 х 270 х 191 |
| Вес электронного блока, не более, кг | 12 |

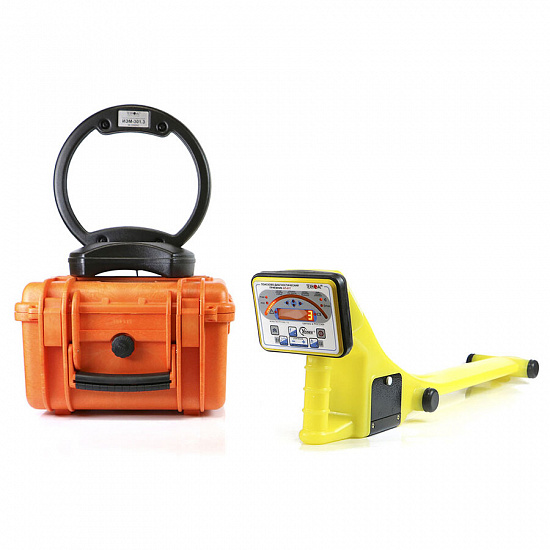

| Технические характеристики индукционной антенны ИЭМ-301.3 |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
