ИСКОР-319КД Течеискатель корреляционный

0 отзывов

Артикул: ИСКОР-319КД

Код товара: 300070

Корреляционный течеискатель "ИСКОР-319КД"_1
Корреляционный течеискатель "ИСКОР-319КД"_2
Корреляционный течеискатель "ИСКОР-319КД"_3
Корреляционный течеискатель "ИСКОР-319КД"_4
Корреляционный течеискатель "ИСКОР-319КД"_5
Корреляционный течеискатель "ИСКОР-319КД"_6
Корреляционный течеискатель "ИСКОР-319КД"_7
Посмотрите со всех сторон в 3D
Корреляционный течеискатель "ИСКОР-319КД"_1
Корреляционный течеискатель "ИСКОР-319КД"_2
Корреляционный течеискатель "ИСКОР-319КД"_3
Корреляционный течеискатель "ИСКОР-319КД"_4
Корреляционный течеискатель "ИСКОР-319КД"_5
Корреляционный течеискатель "ИСКОР-319КД"_6
Корреляционный течеискатель "ИСКОР-319КД"_7
ТЕХНО-АС
ТЕХНО-АС
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Индикация глубины залегания коммуникации, м — 10
  • Выходная мощность генератора, Вт — 20
  • Гарантия (мес.) — 24
  • Страна производитель — Россия
Все характеристики Подробное описание
1 083 741 ₽ с НДС 22%
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Корреляционный течеискатель Искор-319КД предназначен для определения местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда находится под давлением.

Прибор позволяет проводить трассировку подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания, а также сохранять координаты для нанесения на карту.

С помощью встроенного модуля GPS/ГЛОНАСС можно уточнить места утечек акустическим течеискателем и провести диагностику запорной арматуры.

Течеискатель оснащён двумя радиоканалами и способен выполнять поиск мест разгерметизации трубопроводов, несанкционированных врезок, а также поиск и трассировку подземных коммуникаций и кабелей.

Технические характеристики

Индикация глубины залегания коммуникации, м 10
Выходная мощность генератора, Вт 20
Гарантия (мес.) 24
Страна производитель Россия

Описание корреляционного течеискателя ИСКОР-319КД:

Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением. Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.

Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту. Уточнение местам утечки акустическим течеискателем. Диагностика запорной арматуры. Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Технические характеристики течеискателя:

Параметр Значение
Длина диагностируемого участка трубопровода, м от 10 до 1000
Диаметр трубопровода, мм от 25 до 800
Давление в трубопроводе, атм не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см:
от 10 до 250 м не более ±5
от 250 до 500 м не более ±10
от 500 до 1000 м не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин:
от 10 до 250 м не более 3
от 250 до 500 м не более 4,5
от 500 до 1000 м не более 4,5
Частоты фильтрации сигнала утечки:
фильтр нижних частот, кГц 1,0, 1,5, 2,2
фильтр верхних частот, кГц 0,3, 0,4, 0,5
цифровой фильтр, кГц от 65 до 4500
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500
Дисплей графический, TFT, 320х480 точек
Электропитание встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С от минус 25 до 45
Время непрерывной работы, час:
в нормальных условиях не менее 8
при пониженной температуре минус 25°С не менее 6
Средняя наработка на отказ, час не менее 2000
Класс защиты от внешних воздействий:
акустического датчика АДК-305 IP65
предусилителя-передатчика УП-305 IP51
корреляционного приемника КП-305, источника питания, зарядного устройства IP42
Габаритные размеры, мм:
акустического датчика АДК-305 Ø36, Н=68, Lкабеля=5 м
предусилителя-передатчика УП-305 135×95×78
корреляционного приемника КП-305 152×203×51
Масса, кг:
акустического датчика АДК-305 0,3
предусилителя-передатчика УП-305 0,9
корреляционного приемника КП-305 1,3

Комплект поставки течеискателя ИСКОР-319КД:

№ Наименование Кол-во
1 Корреляционный приемник «КП-305» 1 шт
2 Предусилитель-передатчик «УП-305К» (красный) 1 шт
3 Предусилитель-передатчик «УП-305С» (синий) 1 шт
4 Акустический датчик «АДК-305» 2 шт
5 Антенна 1 шт
6 Источник питания И305.02.020 1 шт
7 Зарядное устройство И305.02.010 1 шт
8 SD-карта 8 Гб Kingston 1 шт
9 Переходник (картридер) USB-SD/MicroSD Kingston 1 шт
10 Наушники RH-524 Ritmix 1 шт
11 Генератор АГ-144.1 1 шт
12 Приемник АП-019.3 1 шт
13 Приемник АП-027 1 шт
14 Акустический датчик АД-247 1 шт
15 Акустический датчик малогабаритный АДМ-227 1 шт
16 Электромагнитный датчик ЭМД-247 1 шт
17 Ударный механизм УМ-112 1 шт
18 Комплект малогабаритного автономного генератора МАГ-05.2.100 1 шт
19 Руководство по эксплуатации 1 шт
20 Кейс И305.00.030 1 шт
Преимущества
  • Наличие двух радиоканалов
  • Высокая помехозащищенность, регулируемый фильтр
  • Оперативность и скорость расчетов
  • Ударозащищенные водонепроницаемые датчики
  • Малые габариты и вес
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации
  • Визуальная индикация утечки по графику корреляционной функции
  • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц)
  • Проведение трассировки подземных коммуникаций в активном режиме от генератора
  • Уточнение места утечки акустическим методом в режиме «График»

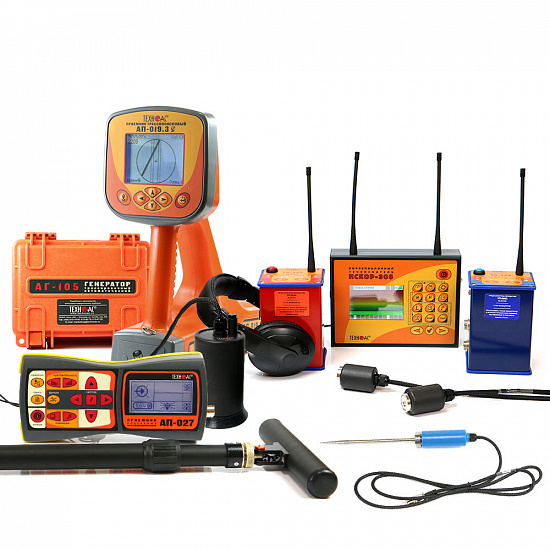

Комплектация

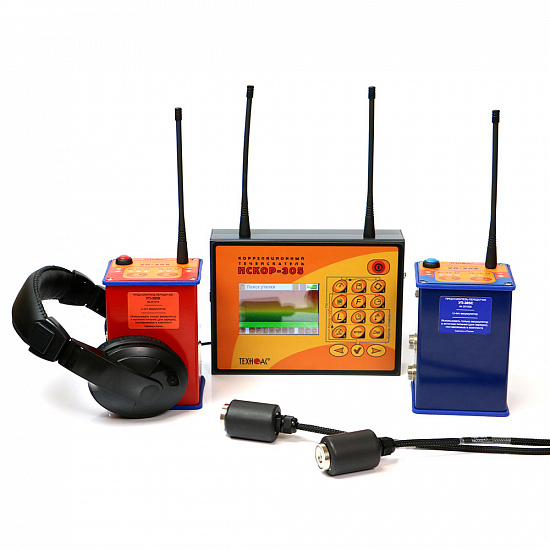

  • Корреляционный приемник КП-305
  • Предусилитель-передатчик УП-305К
  • Предусилитель-передатчик УП-305C
  • Акустический датчик АДК-305 (2 шт.)
  • Антенна И305 (4 шт.)
  • Зарядное устройство И305.02.010
  • Источник питания И305.02.020
  • SD-карта (8 Гб)
  • Картридер USB2.0 SD/MicroSD
  • Наушники с регулировкой громкости
  • Наушники

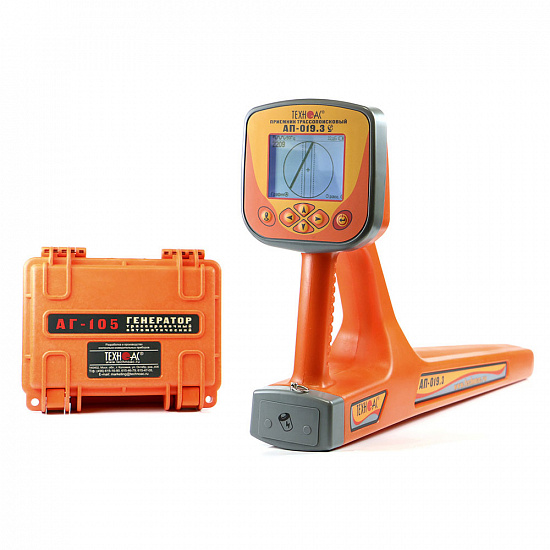

  • Генератор трассировочный АГ-105
  • Трассопоисковый приемник АП-019.3
  • Трассопоисковый приемник АП-027M

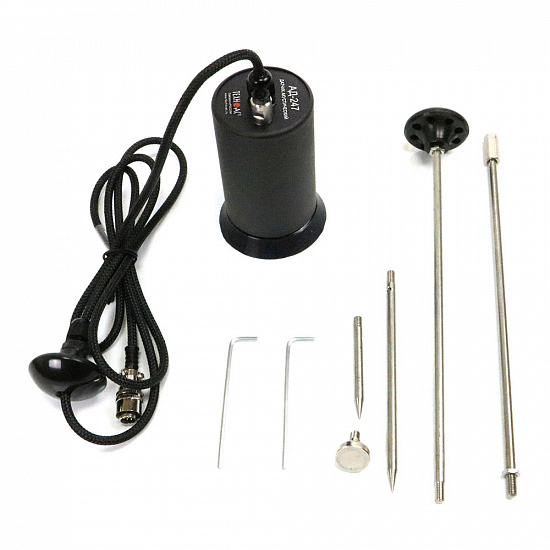

  • Комплект акустического датчика AD-257

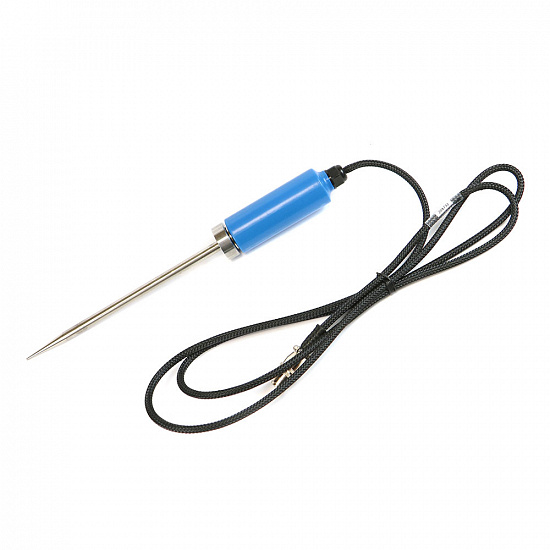

  • Акустический датчик малогабаритный ADM-227 с функцией магнитного датчика
  • Датчик электромагнитный EMD-257
  • Батарейка типоразмер R14 алкалиновая (12 шт.)
  • Батарейка типоразмер AA алкалиновая (4 шт.)
  • Диск CD-R ПО АП-019.3
  • Кабель USB 2,0 AM-mini USB 1 м
  • Кабель (4 шт.)
  • Штырь АГ110.02.004 (2 шт.)
  • Колпачок изоляционный d=8 мм (2 шт.)
  • Контакт магнитный АГ120.02.090 (2 шт.)
  • Отвертка крестовая
  • Пакет (7 шт.)
  • Чехол (3 шт.)
  • Кейс И305.02.030
  • Руководство по эксплуатации (4 шт.)
