Успех АТП-424НД Течеискатель

Описание течеискателя Успех АТП-424Н с функцией пассивного обнаружения кабеля:

Акустический течеискатель Успех АТП-424Н предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения находящихся на глубине до 3 м в канальной и бесканальной прокладке.

Более того, течеискатель Успех АТП-424Н используют для обнаружения силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.

Области применения Успех АТП-424Н:

• ЖКХ;
• Теплосети;
• Водоканал.

Отличительные особенности приемника АП-027, входящего в комплект Успех АТП-424Н:

• Осуществление поиска утечек жидкостей из трубопроводов;
• Осуществление 2 видов трассопоиска (электромагнитный и акустический);
• Осуществлениепоиска дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным);
• Оснащен функцией выбора кабеля из пучка;
• Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.);
• Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки);
• Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала);
• Высокая чувствительность. Коэффициент усиления тракта до 100 дБ;
• Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика;
• Регулируемый уровень подсветки;
• Класс защиты от внешних воздействий IP54.

Функциональные возможности приемника АП-027 в различных режимах работы

Режим «течепоиск»:

• Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон 0,1…2 кГц;
• Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала);
• Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»:

• Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД);
• Фильтры 50…60, 100…120, 512, 1024, 8192, 33000 Гц или «широкая полоса»;
• Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»:

Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций:

Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка:

Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Датчики, применяемые течеискателем Успех АТП-424Н:

• Акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
• Электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
• Кнтактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
• Бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
• «Клещи» индукционные (КИ) для выбора кабеля из пучка.

Визуальная индикация течеискателя Успех АТП-424Н осуществляется за счет:

1. Двухсегментной шкалы уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения);
2. Графики (движущейся диаграммы) изменения уровня полезного сигнала во времени в диапазоне 0…100%;
3. Двухсегментной индикации частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации;
4. «Истории» измерений («память» на 30 значений уровня сигнала).

Технические характеристики акустического течеискателя Успех АТП-424Н:

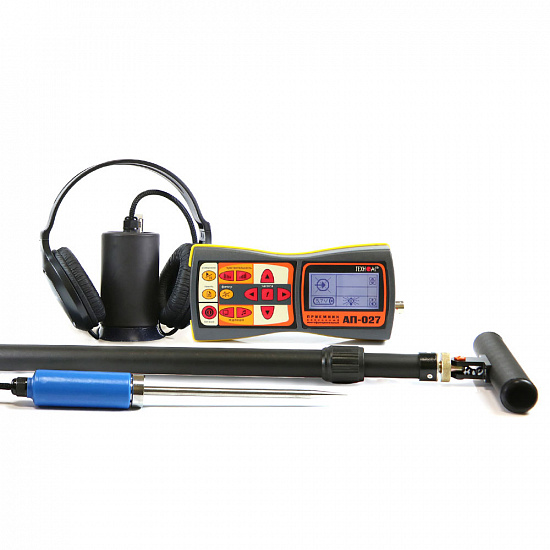

Комплект поставки Успех АТП-424Н:

1. Приемник АП-027 - 1 шт;
2. Электромагнитный датчик ЭМД-247 - 1 шт;
3. Комплект акустического датчика АД-247 - 1 шт;
4. Головные телефоны;
5. Держатель - 1 шт;
6. Крестовая отвертка - 1 шт;
7. Сумка для ЭМД - 1 шт;
8. Сумка для комплекта - 1 шт;
9. Батареи типа АА 1,2 В - 4 шт;
10. Руководство по эксплуатации и паспорт - 1 экз.

Дополнительная комплектация течеискателя Успех АТП-424Н:

• Датчик контроля качества изоляции ДКИ-117;
• Датчик-определитель дефектов коммуникаций ДОДК-117;
• Клещи индукционные КИ-110;
• Накладная рамка НР-117;
• Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика;
• Кабель-адаптер для КИ-110;
• Чехол для датчика контроля качества изоляции ДКИ.
