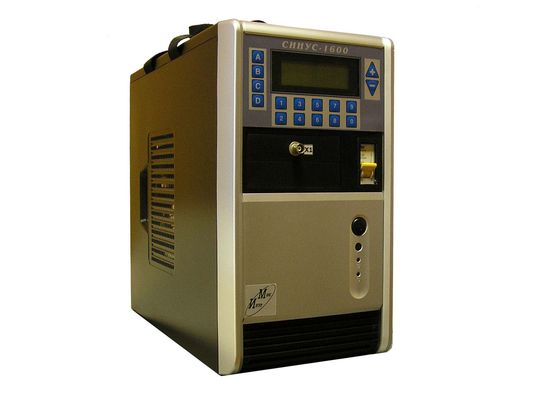

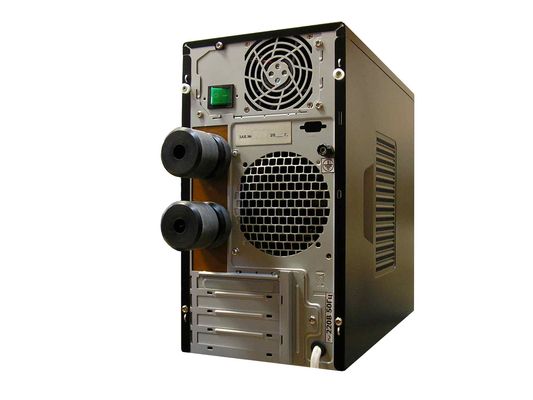

Описание комплекта для испытания автоматических выключателей переменного тока СИНУС- 1600
Комплект СИНУС-1600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальнотоковой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.
Технические характеристики
| Параметр | Значения |
|---|---|
| Диапазон регулирования и измерения испытательного тока, А | 16 - 1600 |
| Форма испытательного тока | синусоидальная частотой 50 Гц |
| Режимы работы | кратковременный (импульсный); длительный |
| Диапазон задания и измерения длительности протекания тока в кратковременном режиме, мс | 20 ... 5000 |
| Диапазон задания и измерения длительности протекания тока и времени отключения АВ в длительном режиме, с | 0,02 ... 300 |
Мощность, потребляемая комплектом из сети, кВА
| 9 3 |
| Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более | не более ±3 |
| Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора | При 200 А - 300 с; |
| Общие характеристики | |
| Питание | 220+22 В частотой 50 Гц |
| Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=1600 А), А | не менее 40 |
| Максимальное значение силы тока, потребляемого из сети, А | не более 40 |
| Время установления рабочего режима, мин | не более 1 |
| Габаритные размеры (ДхШхВ), мм | 500х200х400 |
| Масса, кг | 18 |
