Описание комплекта для испытания автоматических выключателей переменного тока СИНУС- 7000
Комплект ИНУС-7000 наиболее эффективен при испытании мощных АВ. Рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 160 до 630 А, а также при испытании тепловых расцепителей с номинальным током от 160 до 2000 А.
Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.
Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.

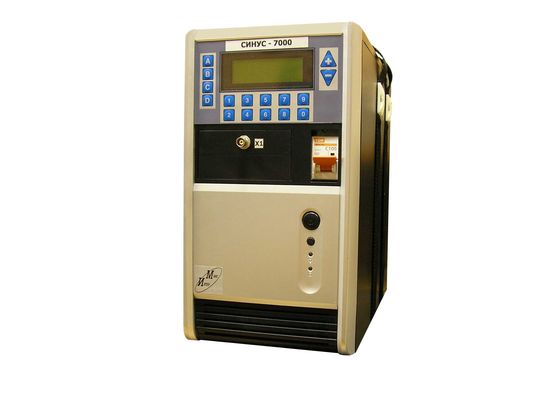

Конструктивно комплекты выполнены в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.
Технические характеристики
| Параметр | Значения |
|---|---|
| Диапазон регулирования и измерения испытательного тока, А | 100 - 7000 |
| Диапазон задания и измерения длительности протекания тока | в кратковременном режиме, с: 0,02 - 2,54 в длительном режиме, с: 0,02 - 999,99 |
| Максимальное значение длительности испытательного тока I=700 А, с | 300 |
| Максимальное значение длительности испытательного тока I=3500 А, с | 60 |
| Максимальное значение длительности испытательного тока I=7000 А, с | 30 |
| Максимальное значение тока, потребляемого из сети, А | 160 |
| Напряжение питающей сети, В | 220±22 |
| Максимальное значение мощности, потребляемой из сети | в кратковременном режиме (при Iмакс = 7000 А), кВА: 36 в длительном режиме (при Iмакс = 2000 А), А: 12 |
| Приведенная погрешность измерения силы испытательного тока, %, не более | ±3 |
| Относительная погрешность измерения длительности протекания тока и времени отключения АВ, %, не более | ±3 |
| Габаритные размеры, мм | 550 х 250 х 450 |
| Масса, кг | 36 |
