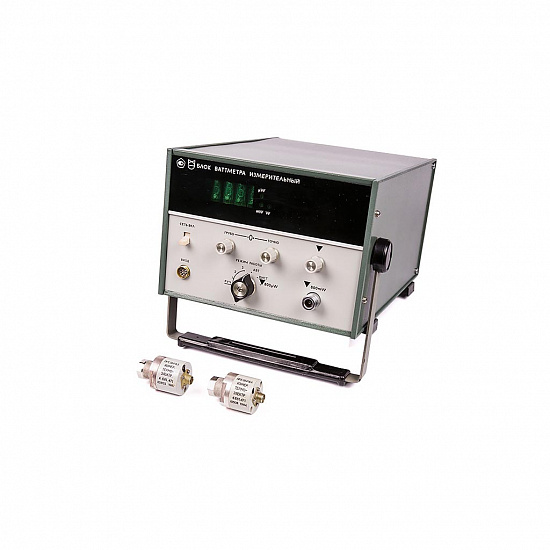

ПрофКИП М3-92 Ваттметр поглощаемой мощности

Описание ваттметра поглощаемой мощности ПрофКиП М3-99:

Предназначены дли измерения мощности синусоидальных и среднего значения мощности импульсно-модулиррванных СВЧ-сигналов в коаксиальных и волноводных трактах при регулировании и поверке РЭА. Могут быть использованы для измерения ослабления и потерь в трактах, плотности потока мощности, нестабильности выходного уровня мощности генератора и др
Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.
В ваттметрах обеспечиваются автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, введение поправочных коэффициентов, диагностирование до уровня функциональных узлов, индикация результатов измерений в виде четырехзначного десятичного числа и аналоговый выход.

Технические характеристики:

• Диапазон частот, ГГц 0,02-17,85
• Диапазон измерения мощности, Вт 10-7-10-2

• Пределы допускаемой основной погрешности, % ±(4-6)

• КСВН 1,4

• СВЧ-тракт, мм 7/3

• Питание 220±22 В, 50±0,5 Гц или 220(115) В±5 %, 400+28 -12 Гц

• Потребляемая мощность 38 В*А

• Масса 6,9 кг

• Габариты 228х160х308 мм
