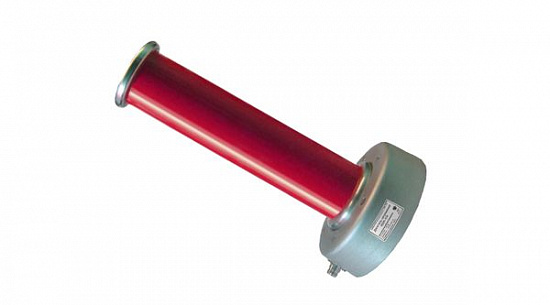

Диапазон входных напряжений постоянного тока, кВ
| От 1 до 40
|
Диапазон входных напряжений переменного тока частотой 50 Гц, кВ
| От 1 до 30
|
Диапазон входных напряжений импульсного тока (1.2/50 мкс) тока, кВ
| От 1 до 100
|
Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, %
| ±1
|
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, %
| ±1
|
Коэффициент деления
| 2500
|
Диапазон рабочих частот, МГц
| От 0 до 20
|
Пределы допускаемой основной относительной погрешности
измерений среднеквадратических значений напряжений переменного
тока (%) в диапазоне рабочих частот, Гц
от 50 до 2·104
от 2·104 до 106
от 106 до 2·107
|
±1;
±5;
±50
|
Пределы допускаемой дополнительной относительной погрешности
коэффициента деления, вызванной изменением температуры
окружающего воздуха от нормальной до любой температуры
в пределах рабочих условий применения на каждые 10 ?С, %
| ±1
|
Время нарастания переходной характеристики делителей напряжения
(при воздействии импульса амплитудой до 100 кВ, длительностью
50 мкс), нс, не более
| 17
|
Входной импеданс:
входная емкость, пФ, не более;
входное сопротивление, МОм, не менее
|
50;
145
|
Выходной импеданс:
выходная емкость (с кабелем), нФ, не более
выходное сопротивление (с кабелем), кОм, не более
|
108;
63
|
Допускаемая реактивная мощность, вар, не более
| 500
|
Напряжение кондуктивных и излучаемых индустриальных радио-
помех, создаваемых делителями напряжений, не превышает значений,
указанных в ГОСТ Р 51318.22
| Для класса Б
|
Делители напряжений устойчивы к радиочастотному электромаг-
нитному полю в соответствии с ГОСТ Р 51317.4.3
| Степень жесткости 3 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 1000 МГц
|
Делители напряжений устойчивы к воздействию электростатических
разрядов в соответствии с ГОСТ Р 51317.4.2
| 2 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом контактного разряда, 3 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом воздушного разряда
|
Общие характеристики
|
Длина кабеля соединительного с учетом соединителей, м, не менее
| 5
|
Средняя наработка на отказ для рабочих условий применения, ч
| 20000
|
Средний срок службы, лет
| 10
|
Сопротивление защитного заземления между любой доступной для прикосновения точкой металлического основания делителей напряжений и зажимом заземления, Ом, не более
| 0,1
|
Степень защиты оболочки делителей напряжений по ГОСТ 14254
| IP40DH
|
Категория монтажа (степень загрязнения 1)
| I
|
Электрическая прочность изоляции входных цепей делителей напряжений выдерживает в течение 1 мин испытательное напряжение: постоянного тока;
переменного тока частотой 50 Гц
|
Номинальное напряжение, кВ 40 испытательное напряжение, кВ 59;
Номинальное напряжение, кВ 30, испытательное напряжение, кВ 48
|
Нормальные условия применения:
температура окружающего воздуха, С
относительная влажность воздуха, %
атмосферное давление, кПа (мм рт. ст.)
|
От 15 до 25;
от 30 до 80;
от 84 106 (от 630 до 795)
|
Рабочие условия применения (климатические воздействия):
температура окружающего воздуха, С
относительная влажность воздуха, %
атмосферное давление, кПа (мм рт. ст.)
|
От 5 до 40;
90 при 25 С;
от 84 до 106,7 (от 630 до 800)
|
Предельные условия транспортирования:
температура окружающего воздуха, С;
относительная влажность воздуха, %;
атмосферное давление, кПа (мм рт. ст.);
транспортная тряска:
число ударов в минуту;
максимальное ускорение, м/с2;
продолжительность воздействия, ч
|
От - 25 до + 55;
до 95 при 25 С;
от 84 до 106,7 (от 630 до 800);
от 80 до 120;
30;
1
|
Габаритные размеры (высота, диаметр), мм, не более
| 360, 180
|
Масса, кг, не более
| 5
|
Масса в полной комплектности в транспортной таре, кг, не более
| 10
|
