О товаре

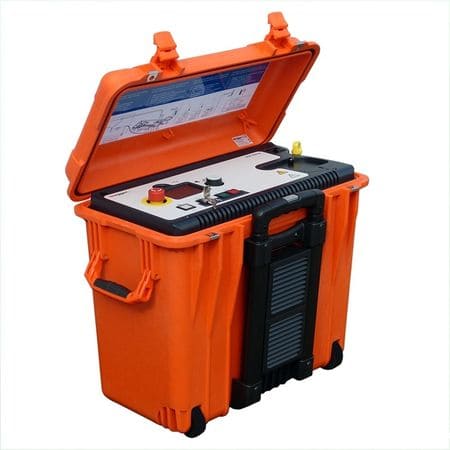

VLF SINUS 34 кВ представляет собой компактную и, благодаря прочной конструкции, очень подходящую для полевых условий испытательную установку кабелей среднего напряжения. Оптимированный для удобной транспортировки и быстрой подготовки к использованию дизайн, а также возможность использования в течение длительного времени, превращают установку в идеальный инструмент для повседневных кабельных испытаний.
Помимо кабелей и оболочки СНЧ испытательная установка Sinus 34 кВ может – в комбинации с прибором поиска замыканий на землю ESG NT – также использоваться для точной локализации повреждений оболочки кабеля. Поскольку установка может также использоваться в качестве источника напряжения для измерительной приставки tanDelta, ею можно дооснастить до универсальной испытательной и диагностической системы.
Технические характеристики
| Номер в госреестре СИ |
56326-14 |
| Класс защиты |
IP20 |
| Гарантия (мес.) |
24 |
| Страна производитель |
Великобритания |
| Габаритные размеры, мм |
520х450х300 |
| Вес нетто, кг |
25 |
Описание установки для кабелей среднего напряжения VLF SINUS 34:
СНЧ VLF SINUS 34 кВ представляет собой компактную и, благодаря прочной конструкции, очень подходящую для полевых условий испытательную установку кабелей среднего напряжения.
Оптимированный для удобной транспортировки и быстрой подготовки к использованию дизайн, а также возможность использования в течение длительного времени, превращают установку в идеальный инструмент для повседневных кабельных испытаний.
Помимо кабелей и оболочки СНЧ испытательная установка Sinus 34 кВ может – в комбинации с прибором поиска замыканий на землю ESG NT – также использоваться для точной локализации повреждений оболочки кабеля. Поскольку установка может также использоваться в качестве источника напряжения для измерительной приставки tanDelta, ею можно дооснастить до универсальной испытательной и диагностической системы.
Отличительные особенности установки VLF SINUS 34:
- Высокая испытательная мощность до 5 мкФ;
- Практичная, прочная и удобная конструкция;
- Однокнопочное управление easyGO;
- Интегрированная система безопасности;
- Протоколирование;
- Продолжительный режим работы.
Технические характеристики установки для кабелей среднего напряжения VLF SINUS 34:
| Параметр
| Значение
|
| Выходное напряжение
|
| VLF sinus
| 0 ... 24 кВэфф / 0 ... 34 кВпик
|
| Постоянное напряжение
| ± 0 ... 34 кВ
|
| VLF прямоуг. напряжение
| 0 ... 34 кВ
|
| Точность
| ± 1%
|
| Разрешение
| 0.1 кВ
|
| Выходной ток
|
| Диапазон измерений
| 0 ... 14 мА
|
| Точность
| ± 1%
|
| Разрешение
| 1 мкА
|
| Прочие технические характеристики
|
| Частотный диапазон
| 0.01 Гц ... 0.1 Гц автоматическое согласование частоты
|
| Испытательная емкость
| 0.6 мкФ @ 0.1 Гц на 24 кВэфф
5 мкФ @ 0.01 Гц на 21 кВэфф
14,4 мкФ - максимально возможное при уменьшенной частоте и напряжении
|
Испытательная емкость при 0.1Гц
6/10 кВ
6,35/11 кВ
12/20 кВ
12,7/22 кВ
| Испытание 3-Uo
0.85 мкФ (18 кВ)
0.75 мкФ (19 кВ)
0.5 мкФ (34 кВ)*
0.5 мкф (34 кВ)*
Синусоидальное напряжение
| Диагностика 1.5-Uo
1.65 мкФ (9 кВ)
1.55 мкФ (10 кВ)
0.85 мкФ (18 кВ)
0.75 мкФ (19 кВ)
|
| Входное напряжение
| 100В ... 260 В, 50/60 Гц, 400 ВА
|
| Испытание оболочки
| 0 ... 5 кВ, 0 ... 10 кВ DC
|
| Точная локализация повреждения оболочки
| 0 ... 5 кВ, 0 ... 10 кВ DC, Тактовая частота 1:3 и 1:4
|
| Безопасность
| Мониторинг заземления, автомат. разрядка испытуемого объекта
|
| Размеры (Ш x В x Гл)
| 520 x 450 x 300 мм
|
| Вес
| 25 кг
|
| Класс защиты
| IP 20 / IP 54 (работа/транспортировка)
|
| Рабочая температура
| -20 C ... +55 C
|
| Температура хранения
| -25 C ... +70 C
|
Комплект поставки VLF SINUS 34:
| №
| Наименование
| Количество
|
| 1
| Установка для кабелей среднего напряжения VLF SIN-34
| 1
|
