О товаре
Миниатюрный ультразвуковой дефектоскоп А1211 Mini - цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
А1211 Mini предназначен для ультразвукового контроля металлов и пластмасс, контроля сварных швов, поиска мест дефектов, измерения толщины объекта контроля.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

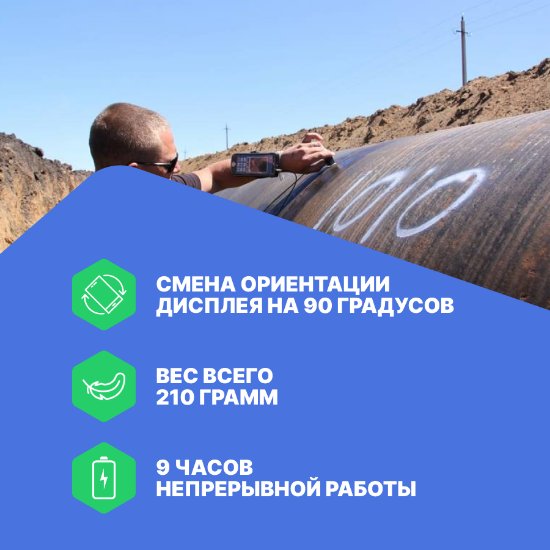

Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Технические характеристики

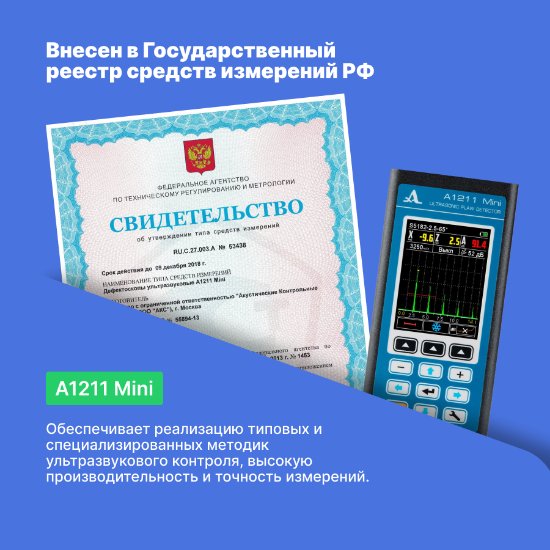

| Номер в госреестре СИ |
55894-13 |
| Метод измерения |
Ультразвуковой |
| Гарантия (мес.) |
12 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
161х70х24 |
| Вес нетто, кг |
0.21 |
Описание универсального ультразвукового дефектоскопа А1211 Mini в базовой комплектации:
Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение А1211 Mini:
- контроль сварных швов;
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов;
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс;
- измерение толщины изделия.
Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Отличительные особенности дефектоскопа А1211 Mini:
- Измерение уровней сигналов и координат дефектов
- Возможность выбора типа шкалы: мм - по глубине, мкс - время
- Быстрый доступ к функциям управления
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
- Индикатор уровня заряда аккумулятора
- Оперативное управление яркостью подсветки экрана прибора
- Дискретность индикации результатов измерений: 0,1 или 1 мм
- Связь с ПК по USB
- Программное обеспечение для приема данных из прибора и сохранения их на ПК
- Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Функциональные возможности А1211 Mini:
- Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов;
- Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения;
- Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций;

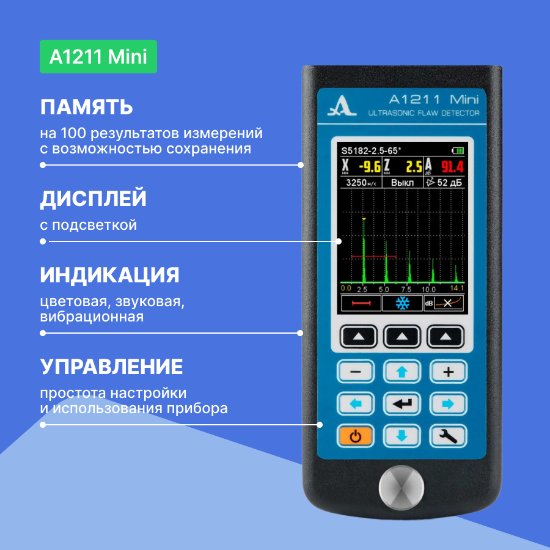

- Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов.
Технические характеристики дефектоскопа А1211 Mini:
| Параметр
| Значение
|
| Диапазон устанавливаемых скоростей ультразвука |
1 000 – 14 999 м/с |
| Номинальные рабочие частоты ультразвука |
0,5 – 15 МГц |
| Диапазон перестройки усиления |
от 0 до 80 дБ |
| Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями |
| с преобразователем S3568 2.5A0D10CL |
от 7 до 900 мм |
| с преобразователем D1771 4.0A0D12CL |
от 2 до 450 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) |
±(0,03H+0,2) мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
| S5182 2.5А65D12CS |
от 2 до 200 мм |
| S5096 5.0А70D6CS |
от 2 до 90 мм |
| Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями: |
| глубины H |
±(0,03H+1) мм |
| дальности по поверхности L |
±(0,03L+1) мм |
| Номинальное напряжение питания |
3,7 В |
| Продолжительность работы от аккумулятора, не менее |
9 ч |
| Габаритные размеры электронного блока, не более |
161х70х24 мм |
| Масса электронного блока, не более |
210 г |
| Средняя наработка на отказ |
18 000 ч |
| Установленный срок службы |
5 лет |
| Диапазон рабочих температур |
от -20 до +50 ?C |
Базовый комплект поставки А1211 Mini:
| №
| Наименование
| Код
|
| 1 |
А1211 Mini - УЗ дефектоскоп |
1118 |
| 2 |
Преобразователь S3568 2.5A0D10CL |
1213 |
| 3 |
Преобразователь S5182 2.5A65D12CS |
1462 |
| 4 |
Преобразователь S5096 5.0A70D6CS |
1434 |
| 5 |
Кабель LEMO-LEMO одинарный 1,2 м |
1443 |
| 6 |
Адаптер 220 В - USB |
1830 |
| 7 |
Кабель USB A-Micro B |
1222 |
| 8 |
Компакт диск с документацией и ПО |
1511 |
| 9 |
Чехол Т12 |
1612 |
| 10 |
Гель УЗ -30°C...+100°C, 0,1 кг |
1915 |
| 11 |
Жесткий кейс Т12 |
1614 |
