О товаре

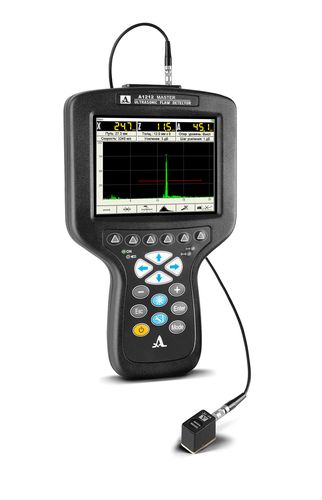

Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Прибор предназначен для контроля сварных швов, поиска мест коррозии, трещин, внутренних расслоений и других дефектов, определения координат и оценки параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс. Помимо этого, А1212 MASTER способен измерять толщину изделия.
Благодаря компактным размерам и небольшому весу, А1212 MASTER легко использовать в сложных условиях. Прочный пластиковый корпус эргономичной формы обеспечивает удобный хват одной рукой, а большой цветной TFT-дисплей с высоким разрешением (640х480 пикселей) позволяет работать с прибором продолжительное время, не напрягая зрение.
Технические характеристики
Метод измерения
|
Ультразвуковой |
Номер в госреестре СИ
|
28833-15 |
Гарантия (мес.)
|
12 |
Страна производитель
|
Россия |
Вес нетто
|
800 г |
Габаритные размеры, мм
|
260х157х43 |
Описание универсального ультразвукового дефектоскопа А1212 MASTER в базовой комплектации:
Ультразвуковой дефектоскоп А1212 MASTER предназначен для поиска, определения и оценки параметров дефекта (нарушение сплошности и однородности материала) в объектах контроля из металлов и пластмасс. Возможность построения функции ВРЧ по 32-м точкам и использования АРД - диаграмм. Малый вес прибора (800 грамм), эргономичный корпус.
Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение А1212 MASTER:
- контроль сварных швов;
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов;
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс;
- измерение толщины изделия.

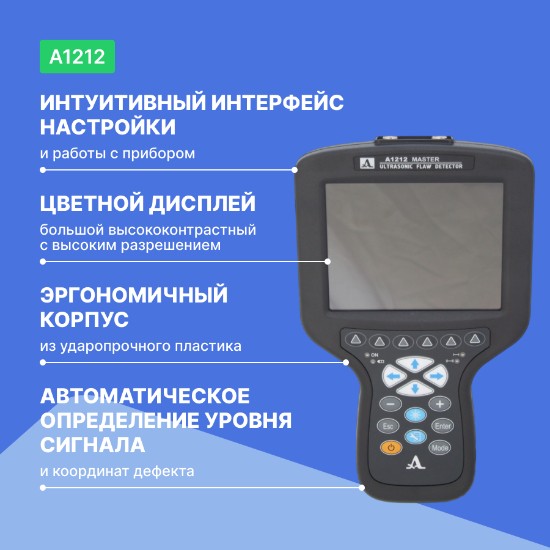

Отличительные особенности дефектоскопа А1212 MASTER:
- Все возможности современного дефектоскопа в компактном корпусе;
- Оптимален для работы в труднодоступных местах объекта;

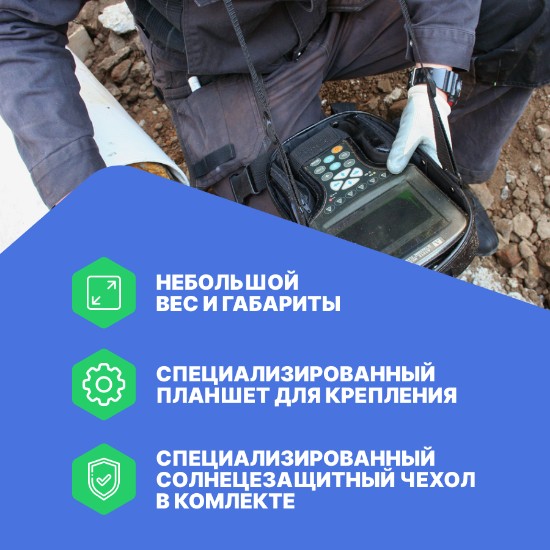

- Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках;
- Вес прибора - 800 грамм вместе с аккумулятором;
- Максимальное время непрерывной работы – 8 часов;
- Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой;
- Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение;
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры;
- Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте;
- Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей;
- Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами);
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал);
- Запоминание на экране огибающей максимумов сигнала;
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба);
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
- Программируемая форма зондирующего импульса;
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц);
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция);
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов;
- Возможность использования DAC-кривых;
- Дополнительные режимы: "стоп - кадр", "электронная временная лупа";
- Связь с компьютером по высокоскоростному USB-порту;
- Совместимость с широким спектром преобразователей различных производителей.
Дополнительные возможности дефектоскопа А1212 MASTER:
- Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте;
- Специализированный чехол с солнцезащитной блендой защищают электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей;
- Возможность использования солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа значительно облегчает работу с прибором в лабораторных условиях;
- Большая библиотека конфигураций настраиваемых параметров (100 вариантов): настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора;
- Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля): отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов): в течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана;
- Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа;
- Работа с результатами измерений.
Технические характеристики А1212 MASTER:
Параметр
| Значение
|
Диапазон устанавливаемых номинальных частот ультразвука |
от 0,5 до 15,0 МГц |
Отклонение рабочих частот от номинальных |
± 10% |
Диапазон настройки на скорость ультразвука в материале |
от 500 до 14 999 м/с |
Диапазон перестройки усиления приемника |
от 0 до 100 дБ |
Отклонение установки усиления |
± 1,0 дБ |
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: |
S3568 2.5A0D10CL |
от 7 до 6 000 мм |
D1771 4.0A0D12CL |
от 2 до 3 000 мм |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями |
±(0,02H+1,00) мм |
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
S5182 2.5A65D12CS |
от 2 до 1 300 мм |
S5096 5.0A70D6CS |
от 2 до 500 мм |
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: |
глубины H |
±(0,03H+1,00) мм |
дальности по поверхности L |
±(0,03L+1,00) мм |
Диапазон измерений временных интервалов на частоте 2,5 МГц |
от 0 до 1 900 мкс |
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм |
±(0,1+0,0001Тизм) мкс |
Источник питания |
аккумулятор |
Номинальное значение напряжения питания |
11,1 В |
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: |
9 ч |
Диапазон рабочих температур |
от -30 до +55?C |
Тип дисплея |
цветной TFT |
Разрешение дисплея |
640 х 480 |
Габаритные размеры электронного блока: |
260 х 157 х 43 мм |
Масса с аккумулятором: |
800 г |
Базовый комплект поставки А1212 MASTER:
- А1212 MASTER - электронный блок УЗ дефектоскопа
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1771 4.0A0D12CL
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Преобразователь S5096 5.0A70D6CS
- Сетевой адаптер с кабелем 220 B - 15 B
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО (ADM 4)
- Калибровочный образец V2/25
- Планшет D12
- Чехол D12
- Гель УЗ -30°C...+100°C, 0,1 кг
- Сумка E14
