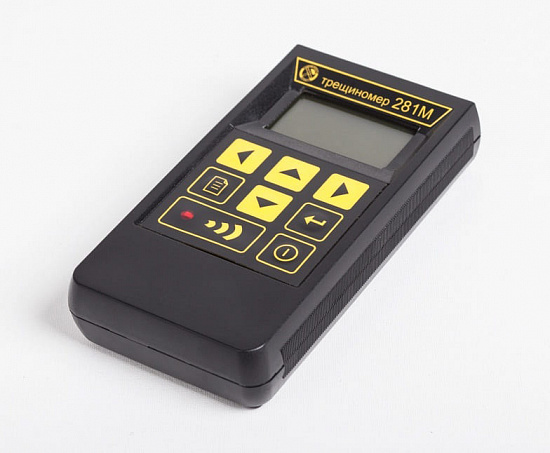

Трещиномер 281М производства НПП “Машпроект” – это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из различных металлов и сплавов (включая нержавейку, дюраль, титан), предварительно обнаруженных каким-либо другим методом.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Технические характеристики
| Метод измерения |
Электропотенциальный |
| Гарантия (мес.) |
18 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
150х80х30 |
| Вес нетто, кг |
0.4 |
Описание портативного электропотенциального трещиномера 281М:
Трещиномер 281М – это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из различных металлов и сплавов (в т.ч. нержавейки, дюраля), предварительно обнаруженных каким-либо другим методом.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.
Типовые объекты контроля:
- валы, валки, прокатные станы;
- трубы, трубопроводы, нефте-газопроводы;
- сосуды давления;
- объекты энергетического производства;
- детали конструкций, машин и механизмов.
Преимущества портативного электропотенциального трещиномера 281М:
- Контроль изделий из ферромагнитных и неферромагнитных материалов.
- В памяти прибора имеются шкалы на магнитные стали (СТ 20), аустенитные стали (Х18Н10Т), алюминиевые сплавы (Д16Т).
- Широкий диапазон измерений – от 0,5 до 100,0 мм.
- Для магнитных сталей добавлена возможность оценки угла наклона трещины.
- Малое влияние электромагнитных свойств материала на результат измерения.

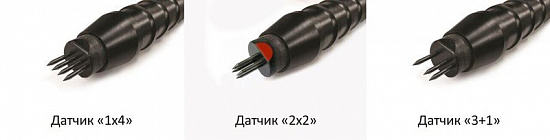

- Прибор оснащен датчиками различной конструкции для контроля изделий самой сложной конфигурации.
- Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях.
- Интуитивный русско-язычный интерфейс обеспечивает работу оператора по принципу “ВКЛЮЧИ И РАБОТАЙ”.
- В комплект поставки входит контрольный образец с имитацией трещины.
Технические характеристики портативного электропотенциального трещиномера 281М:
| Параметр
| Значения
|
| Диапазон измерения глубины трещин |
0,5 – 30 мм |
| Диапазон оценки глубины трещины |
30 – 100 мм |
| Погрешность измерений |
+(0,1h+0,2 мм), где h-глубина трещины |
| Максимальное раскрытие трещины |
до 3,5 мм (в зависимости от конструкции датчика) |
| Минимальная протяженность трещины |
5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой |
не менее 4 мм |
| Питание |
аккумулятор емкостью 3,6 В и не менее 1,1 А.ч |
| Подсветка дисплея |
есть |
| Автоматическое выключение прибора |
есть |
| Размеры электронного блока |
150х80х30 мм |
| Масса прибора |
400 г |
| Диапазон рабочих температур |
+5 … +40 °С |
Комплект поставки трещиномера 281М
| № |
Наименование |
Количество |
| 1 |
Электронный блок трещиномера со встроенным аккумулятором |
1 шт. |
| 2 |
Датчик «1х4» (4 электрода в ряд) с кабелем |
1 шт. |
| 3 |
Контрольный образец КО-281-1 |
1 шт. |
| 4 |
Зарядное устройство |
1 шт. |
| 5 |
Чехол и манжета для закрепления прибора на груди (руке) |
1 шт. |
| 6 |
Руководство по эксплуатации (совмещено с паспортом) |
1 шт. |
| 7 |
Свидетельство о калибровке |
1 шт. |
| 8 |
Сумка для переноски и хранения |
1 шт. |
