Описание видеоскопа CEM BS-100:
Видеоскоп CEM BS-100 представляет собой портативное устройство для профессионального использования, с помощью которого можно выполнять визуальный контроль труднодоступных и неосвещенных участков (трубопроводы, системы вентиляции, двигатель автомобиля, промышленные механизмы, технологические каналы, самолёты, шахты и т.д.).
Основным элементом прибора является гибкий кабель метровой длины диаметром 17 мм, на конце которого располагается влаго- и пылезащищенный зонд с камерой. Находящаяся в зонде камера оборудована светодиодной подсветкой, с помощью которой можно обследовать удаленные от источников света элементы.
Область применения CEM BS-100 необычайно широка: энергетика, газовая и нефтяная промышленность, строительство, металлургия, авиация, железнодорожный транспорт, строительная и автомобильная техника, системы вентиляции, кондиционирования, водоснабжения и канализации и многие другие отрасли, где необходима диагностика скрытых участков конструкций.
Полученное с камеры зонда изображение выводится на встроенный TFT-дисплей прибора, который имеет диагональ 3" и наибольшее разрешение 960х240 пикс. Эта модель допускает подключение внешнего монитора для удобства просмотра полученных изображений и их анализа.
Отличительные особенности CEM BS-100:
- Гибкий зонд в водозащищенном исполнении;
- Вывод изображения на дисплей в реальном времени;
- Возможность поворота изображения на 90°;
- Использование видеокодека Н.264;
- Выход TV-OUT для подключения к телевизору/устройству захвата;
- Питание от аккум. литиевой батареи, зарядка батареи по USB;
- Индикатор текущего заряда батареи.

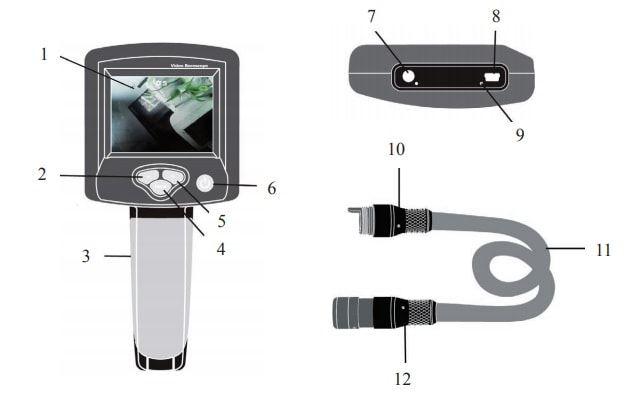

Внешний вид и основные элементы видеоскопа CEM BS-100:
- ЖК-дисплей
- Кнопка «–» – перемещение курсора, увеличение значения параметра
- Отсек питания
- Кнопка «MODE» – подтверждение, поворот изображения, вход в меню
- Кнопка «+» – перемещение курсора, уменьшение значения параметра
- Кнопка – включение/выключение прибора
- Разъем TV-OUT – подключение к внешнему дисплею
- Разъем USB – заряда батареи
- Кнопка сброса – сброс системных настроек
- Штепсельный разъем зонда – подключение зонда к прибору
- Гибкий зонд
- Камера
Технические характеристики CEM BS-100:
| Параметр | Значение |
|---|---|
| ЖК-дисплей | 3-дюймовый |
| Пикселей | 960 * 240 |
| Максимальное количество кадров | 30 кадров/сек |
| Глубина цветопередачи | 24 бит |
| Длина зонда | 1м |
| Диаметр камеры | 17 мм |
| Дальность, см | 15 см - 25 см |
| Наблюдение направления | Перспектива 0-180 |
| Питание прибора | Батарея аккумуляторная литиевая 3,7В, 2000 мА∙ч |
| Видео выход | PAL / NTSC системы |
| Ток: рабочий; в ждущем режиме | ≤480; ≤5 мА |
| Температура эксплуатации | 0...+50 °С |
| Условия хранения | −20...+60 °С; 5...85% RH |
| Размеры | 240*160*100 мм |
| Вес | 584 г |
Комплект поставки видеоскопа CEM BS-100:
| № | Наименование | Количество |
|---|---|---|
| 1. | Видеоскоп BS-100 (блок управления и индикации) | 1 |
| 2. | Зонд гибкий с камерой (длиной 1 метр) | 1 |
| 3. | Насадка для зонда | 3 |
| 4. | Батарея аккумуляторная (установлена) | 1 |
| 5. | Блок питания | 1 |
| 6. | Кабель USB | 1 |
| 7. | Кабель TV-OUT (композитный) | 1 |
| 8. | Кейс пластиковый | 1 |
| 9. | Руководство по эксплуатации | 1 |
