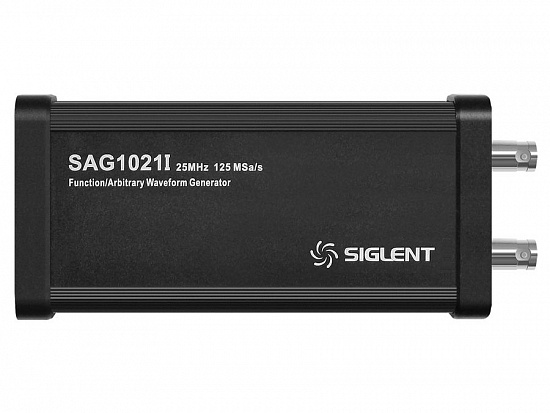

Описание опции сканера SAG1021I:
Внешний модуль генератора сигналов SAG1021I предназначен для работы необходима установка программной опции SDS1000X-E-FG для АКИП-4131/1А, АКИП-4131/2А, SDS2000X-E-FG для серии осциллографов АКИП-4126Е, SDS5000X-FG для серии осциллографов АКИП-4134.
Отличительные особенности:
- Частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. 45 форм сигнала.
- Разрядность ЦАП 14 бит,
- Длина памяти для произвольной формы - 16000 точек.
- Выходной уровень до 1,5 Впик (50 Ом).
- Номинальное напряжение изоляции: ± 42 Впик
