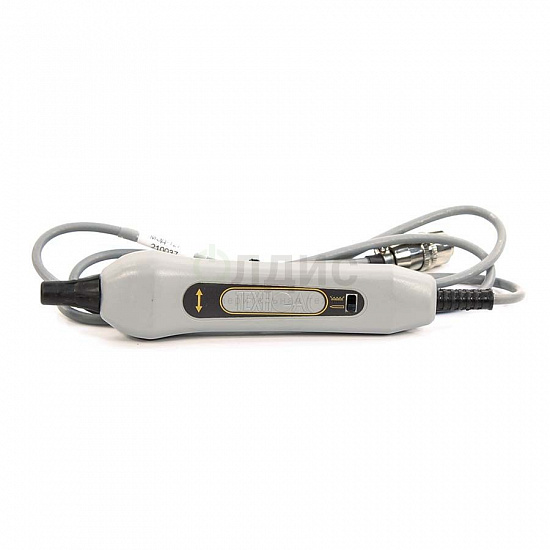

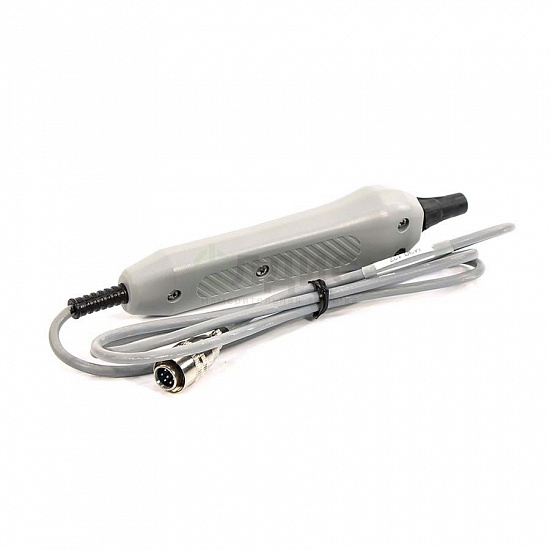

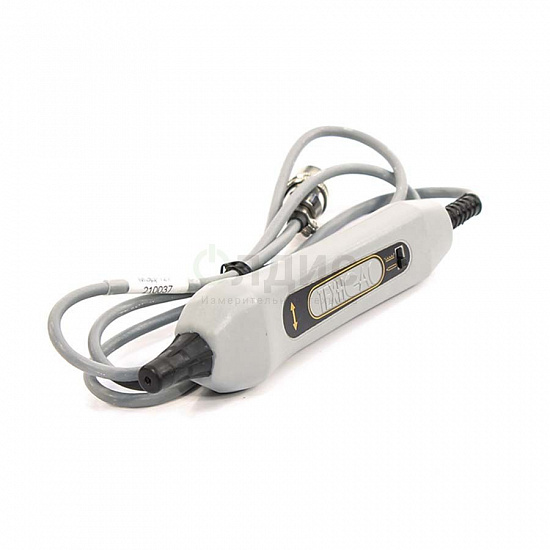

Описание малогабаритного электромагнитного датчика МЭД-127:
Малогабаритный электромагнитный датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
Отличительные особенности электромагнитного МЭД-127:
- Имеет два режима работы: режим электромагнитного датчика и режим индикатора переменного электрического поля;
- Совместим с приемниками серии АП-019.х и АП-027.
Принцип работы МЭД-127:
1. Режим электромагнитного датчика
В режиме электромагнитного датчика устройство используется для выбора кабеля из пучка как по максимальному, так и по минимальному сигналу:
2. Режим индикатора электрического поля
В данном режиме датчик "МЭД-127" формирует выходной сигнал, зависимый от уровня электрического поля вокруг проводника. При этом оценку и сравнение уровней электрического поля проводников можно производить как контактным, так и бесконтактным способом.
В режиме индикатора электрического поля датчик позволяет проводить отбор «своего» кабеля без создания в коммуникации переменного тока, поиск скрытой проводки и мест обрыва небронированного кабеля при наличии к нему непосредственного доступа.
Технические характеристики электромагнитного датчика МЭД-127:
| Параметр | Значение |
|---|---|
| Диапазон воспроизводимых частот, Гц | 50..104 |
| Габаритные размеры, мм | 160 x 36 x 25 |
| Длинна кабеля, мм | 1300 |
| Масса, кг | 0,16 |
| Условия эксплуатации | |
| Температура окружающей среды, С | -30..+50 |
| Относительная влажность воздуха при 25 С, % | 90 |
| Атмосферное давление, мм рт. ст. | 530..800 |
Комплект поставки МЭД-127:
- Датчик электромагнитный МЭД-127 малогабаритный - 1 шт.
