Описание HP-9060 делителя 60 МГц:
Пассивный высокоимпедансный осциллографический пробник HP-9060 предназначен для использования с осциллографами, имеющими входное сопротивление 1 МОм с ёмкостью 20 пФ. Вместе с тем, он может быть компенсирован для использования с приборами, имеющими другое значение входной емкости.
Щуп осциллографический HP-9060: до 60 МГц, до 600 В. Входное сопротивление 10 МОм/23 пФ. Коэффициент деления 1х1, 1х10. Длина кабеля 1,4 м. Вес 90 г.
Технические характеристики HP-9060:
| Параметр | Значения |
|---|---|
| Полоса пропускания | 60 МГц |
| Коэффициент ослабления | 1:1 / 1:10 |
| Входная емкость x1 x10 | 128 пФ 23 пФ |
| Входное сопротивление x1 x10 | 1 МОм 10 МОм |
| Время нарастания x1 x10 | 58 нс 5,8 нс |
| Диапазон компенсации | 20 ... 45 пФ |
| Максимальное рабочее напряжение | 600 В |
| Длина кабеля | 1,4 м |

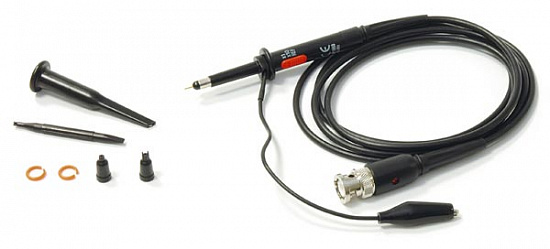

Комплект поставки HP-9060:
| Наименование | Количество |
|---|---|
| Зажим-индефикатор канала | 1 |
| Подпружиненный крючок | 1 |
| Провод заземления | 1 |
| Изолирующий наконечник | 1 |
| Наконечник для интегральных схем | 1 |
| Отвертка | 1 |
