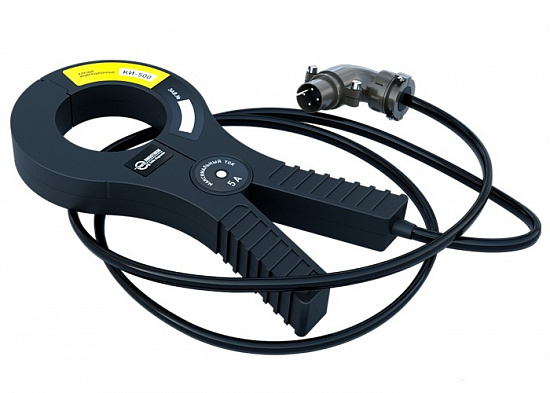

Описание индукционных клещей КИ-500:
Клещи индукционные КИ-500 предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию без гальванической связи с ней. Используется совместно с поисковым приемником при трассировке коммуникаций.
Принцип работы индукционных клещей КИ-500:
- Клещи подключить к генератору ГП-500К, ГП-250К, ГП-100К;
- Осуществить обхват коммуникации посредством клещей;
- Установить на генераторе требуемую частоту и не превышающий 5 А ток;
- Для обеспечения максимального тока в коммуникации, она должна быть заземлена с двух сторон;
- Исследование коммуникации производить в соответствии с руководством по эксплуатации приемника поискового ПП-500А, ПП-500К.
Внимание, при длительной работе на максимальном токе в летнее время под прямыми солнечными лучами, поверхность индукционных клещей КИ-500 может разогреваться до температур более 60 градусов Цельсия!
Технические характеристики индукционных клещей КИ-500:
| Характеристики | Значение |
|---|---|
| Диапазон рабочих частот | 300 ...10000 Гц |
| Максимальный входной ток | 5 А |
| Максимальный диаметр охватываемой цепи | 60 мм |
| Диапазон рабочих температур | -30 °C ...+ 40 °C |
| Максимальная относительная влажность при температуре +25 °C | 90% |
| Габаритные размеры (ДхШхТ), мм | 220х110х24 |
| Масса в сборе, кг, не более | 0,85 |
Комплект поставки КИ-500
| № | Наименование | Количество |
|---|---|---|
| 1 | Клещи индукционные КИ-500 | 1 |
| 2 | Этикетка | 1 |
