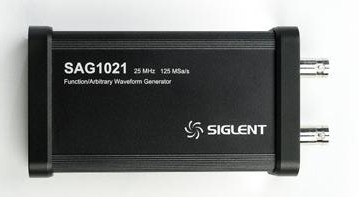

Описание внешнего модуля генератора сигналов АКИП SAG1021:

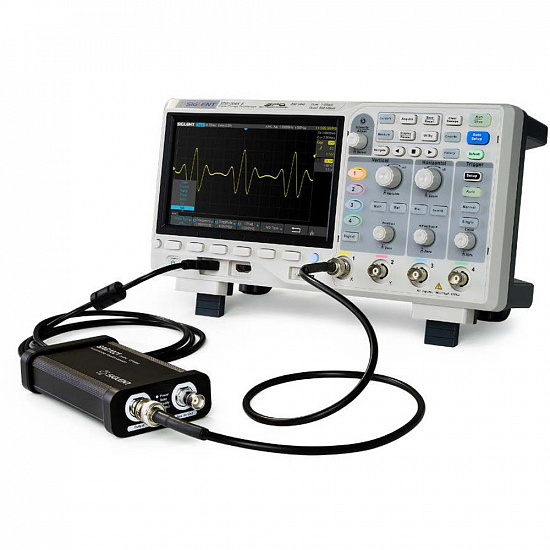

Для работы модуля АКИП SAG1021 с осциллографами АКИП-4131/1А, АКИП-4131/2А, SDS2000X-E-FG, а также серии осциллографов АКИП-4126Е необходима установка программной опции SDS1000X-E-FG.Отличительные особенности модуля генератора сигналов АКИП SAG1021:
- Частота дискретизации 125 Мвыб/с
- Диапазон до 25 МГц (синус)
- Разрешение 1 мкГц
- 45 форм сигнала
- Разрядность ЦАП 14 бит
- Длина памяти для произвольной формы - 16000 точек
- Выходной уровень до 1,5 Впик (50 Ом)
