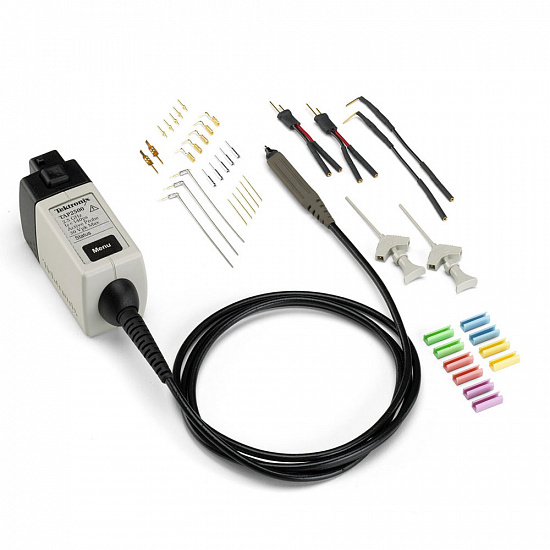

Описание пробника TAP2500
Активные несимметричные пробники на полевых транзисторах Tektronix TAP2500 и TAP3500 с крайне низким уровнем входной емкости и уникальным интерфейсом обладают высокоскоростными электрическими и механическими характеристиками, которые полностью соответствуют современными требованиями к цифровым системам.
Области применения пробника TAP2500
- Проверка, отладка и определение характеристик высокоскоростных устройств
- Анализ целостности сигнала, нестабильности фронтов и временных соотношений
- Машиностроение и тестирование
- Сигналы с перепадом напряжения до 8 Впик-пик
Технические характеристики пробника TAP2500
| Параметр | Значения |
|---|---|
| Полоса пропускания | 2,5 ГГц |
| Время нарастания переходной характеристики, не более | 130 пс |
| Входное сопротивление | 40 кОм |
| Входная емкость, не более | 0,8 пФ |
| Рабочий диапазон входного напряжения | ± 4 В |
| Максимально допустимые значения входного напряжения | ± 30 В |
| Задержка сигнала | (5,3 ± 0,2) нс |
| Коэффициент деления | 10:1 |
| Пределы допускаемой относительной погрешности коэффициента деления входного дифференциального напряжения на постоянном токе | ± 2 % |
| Время нарастания переходной характеристики, не более | 130 пс |
| Габаритные размеры блока компенсации (длина х ширина х высота), мм, не более | 107 x 41 x 26 |
| Габаритные размеры измерительной головки (длина х ширина х высота), мм, не более | 20 x 4 x 8 |
| Длина кабеля, не менее | 1,3 м |
| Масса с аксессуарами в футляре, не более | 1,55 кг |
| Рабочая температура окружающей среды | от 0 до 50 °C |
| Рабочая относительная влажность воздуха при температуре до 30 °C, не более | 95 % |
