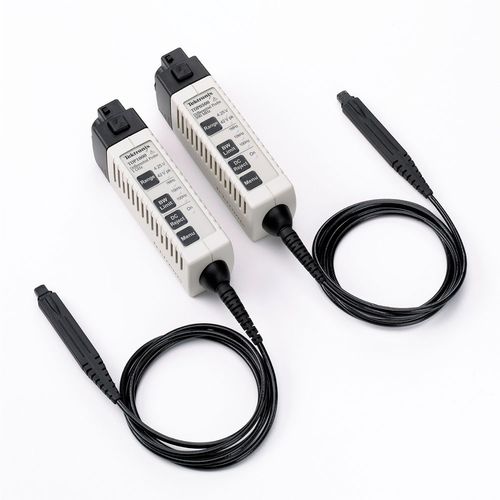

Описание пробника TDP1500
Активные дифференциальные пробники для осциллографа TDP1500, TDP3500 от компании Tektronix обеспечивают более правильное воспроизведение сигнала и точность высокочастотных измерений.
Благодаря сверхнизкой входной емкости и широким возможностям подключения к проверяемому устройству дифференциальные активные пробники Tektronix обеспечивают отличные высокоскоростные механические и электрические характеристики, необходимые для современных цифровых систем.
Пробники TDP1500, TDP3500 и TDP4000 разработаны специально для использования в осциллографах с интерфейсом пробников TekVPI™ и непосредственного подключения к таким осциллографам.
Технические характеристики пробника TDP1500
| Параметр | Значения |
|---|---|
| Полоса | 1,5 ГГц |
| Коэффициент ослабления | х1/х10 |
| Максимальное дифференциальное напряжение | ±8,5 В(10х)/±850 мВ(1х) |
| Максимальное входное напряжение | ±25 В (DC + ACпик) |
| Диапазон смещения | ±7 В (1х, 10х) |
| Входной импеданс | 200 кОм/1 пФ |
| Интерфейс | TekVPI |
