Описание пробника TDP3500

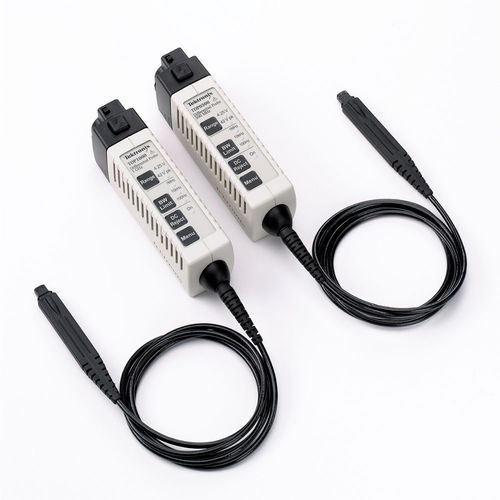

Активные дифференциальные пробники для осциллографа TDP1500, TDP3500 от компании Tektronix обеспечивают более правильное воспроизведение сигнала и точность высокочастотных измерений.
Благодаря сверхнизкой входной емкости и широким возможностям подключения к проверяемому устройству дифференциальные активные пробники Tektronix обеспечивают отличные высокоскоростные механические и электрические характеристики, необходимые для современных цифровых систем.
Пробники TDP1500, TDP3500 разработаны специально для использования в осциллографах с интерфейсом пробников TekVPI™ и непосредственного подключения к таким осциллографам.
Технические характеристики пробника TDP3500
| Параметр | Значения |
|---|---|
| Полоса | 3,5 ГГц |
| Коэффициент ослабления | х5 |
| Максимальное дифференциальное напряжение | ±2 В |
| Максимальное входное напряжение | ±15 В (DC + ACпик) |
| Диапазон смещения | +5 В...4 В |
| Входной импеданс | 100 кОм/0,3 пФ |
| Интерфейс | TekVPI |
