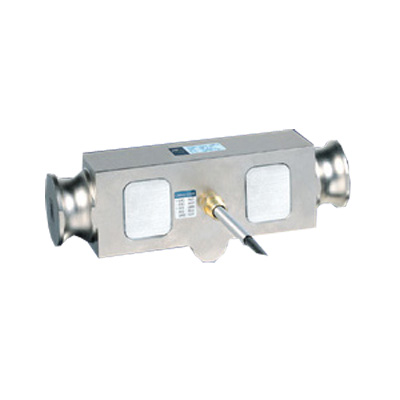

Описание тензодатчика DSB-II
Самоустанавливающийся стальной тензодатчик консольного типа DSB-B никелированная сталь, класс защиты IP67.
Отличительные особенности тензодатчика DSB-II
- Балочное крепление на каждой стороне
- NTEP IIL 10,000M (Инструкция 44)
- Совместим с другими источниками
- Класс защиты IP 67
Технические характаристики тензодатчика DSB-II
| Параметр | Значение | |
|---|---|---|
| Класс точности | D3 | B10(IIIL 10,000 M) |
| Номинальная нагрузка, tf | 10, 20, 25, 40, 50, 60, 75, 100, 125 | |
| РКП номинальный, мВ/В | 3.0±0.0075 | |
| Нулевой сигнал мВ/В | 0±0.03 | |
| Общая ошибка, % | 0.05 | 0.03 |
| Повторяемость, % | 0.03 | 0.015 |
| Ползучесть (30 мин), % | 0.05 | 0.02 |
| Температурный дрейф нуля, %/10C | 0.03 | 0.014 |
| Температурный дрейф сигнала, %/10C | 0.03 | 0.011 |
| Напряжение питания номинальное, В | 10 | |
| Напряжение питания максимальное, В | 15 | |
| Сопротивление входное, Ом | 800 ±40 | |
| Сопротивление выходное, Ом | 700 ±7 | |
| Сопротивление изоляции, МОм | >2,000 | |
| Температурный диапазон с компенсацией температурного дрейфа, C | -10 до +40 | |
| Эксплуатационный температурный диапазон, C | -20 до +80 | |
