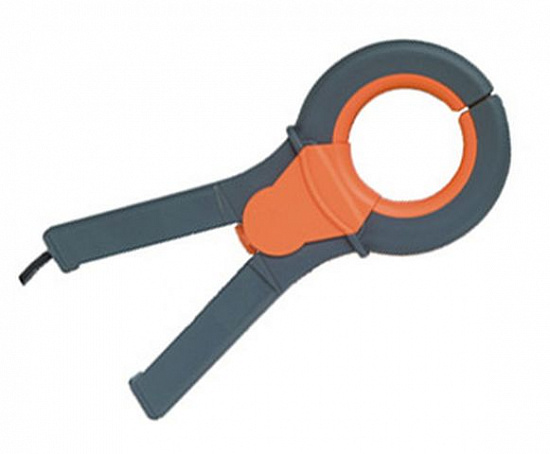

Описание токовых клещей HT97U
Преобразователь тока компании HT-Italia предназначены для измерения силы постоянного и переменного токов без разрыва силовой цепи, с помощью выносных щупов. Практичны и удобны в использовании.
Технические характеристики HT97U
| Параметр | Значение |
|---|---|
| Пределы измерения тока | 10А, 100A, 1000A |
| Диапазон измерений | 0,1A … 10А / 0,5…100A / 1A …1000A |
| Коэфф. трансформации | 100мВ/A ; 10мВ/А ; 1мВ/A |
| Выходной уровень | 1 В |
| Диапазон значений погрешности | 0,5 % … 2 % |
| Погрешность | 1 % (для f= 2 кГц при протекании тока 100A) |
| Макс. ошибка позиционирования | 2 % |
| Мин. внутренняя нагрузка | 10А 100 Ом; 100А10 Ом; 1000А – 1 Ом |
| Мин. внешняя нагрузка | х100 от значения внутренней |
| Диапазон частоты тока | 40 … 10 000 Гц |
| Диэлектрическая стойкость | 5,5 кВ/ 50 Гц в течение 1 минуты |
| Защита | С помощью диодов |
| Температурный диапазон | 10 +50 °C |
| Защита от перегрузки | кат. III 600V |
| Раскрытие механизма клещей | охват кабеля d 54 мм |
| Раскрытие механизма клещей | охват шины 35х35 мм или 50х12 мм |
| Габариты | 105 x 225 x 31 мм |
| Вес | 720 г |
| Выходной соединитель | кабель 2 м и концевой разъем (тип Hypertac) |
Комплект поставки преобразователя тока HT97U
- Токовые клещи HT97U - 1 шт.
- Руководство пользователя - 1 шт.
