О товаре

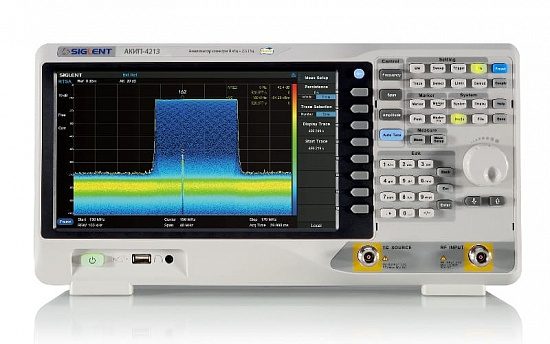

Анализатор спектра реального времени АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.
Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.
Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.
Анализатор спектра АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК.
Технические характеристики
| Тип прибора |
Настольный |
| Диапазон рабочих частот |
9 кГц ... 3.2 ГГц |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
393х207х116,5 |
| Вес нетто, кг |
4.7 |
Описание анализатора спектра реального времени АКИП-4213:
Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.
Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.
Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.
Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
Особенности анализатора спектра реального времени АКИП-4213:
Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
PvT – отображение огибающей высокочастотного сигнала.
3D – отображение трехмерной проекции спектра сигнала.
Спектрограмма – отображение истории изменения сигнала по времени.
Комбинированный режим – одновременное отображение нескольких режимов на экране.
Прибор 3в1 – Анализатор спектра,
Векторный анализатор (измерение S11, S21) и анализатор спектра реального времени, полоса до 25 МГц (опционально до 40 МГц).
Предустановлена опция AMK - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот).
Встроенный предусилитель.
Встроенный трекинг-генератор (TG),
Программные опции - фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор.
Внутренняя память 256 МБ. Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM.
Режим работы в реальном времени в полосе 25 МГц (опция 40 МГц)
Технические характеристики анализатора спектра реального времени АКИП-4213:
| Параметр
| Значения
|
| Частотный диапазон |
9 кГц-3,2 ГГц |
| Полоса пропускания (RBW) |
1 Гц-3 МГц |
| Полоса обзора |
100 Гц-3,2 ГГц |
| Гармонические искажения |
-65 дБн |
| Уровень собственных шумов |
-161 дБм |
| Фазовый шум |
-112 дБн/Гц |
| Максимальный измеряемый уровень |
+30 дБм |
| Экран |
Сенсорный емкостной, TFT, 1024 х 600, 25,6 см |
| Интерфейс |
LAN, USB |
| Опорный генератор |
±5×10-6 |
Комплектация анализатора спектра реального времени АКИП-4213:
| № |
Наименование |
Количество |
| 1. |
Анализатор спектра АКИП-4213 |
1 шт. |
| 2. |
Шнур питания |
1 шт. |
| 3. |
Кабель USB |
1 шт. |
| 4. |
CD с ПО |
1 шт. |
| 5. |
Опция AMK (установлена) |
1 шт. |
