О товаре
RSA306B – это анализатор спектра реального времени. Данный анализатор поддерживает новейшие стандарты измерений и сокращает время для поиска неисправностей оборудования. В отличие от конкурентов, RSA306B имеет полосу захвата 40 МГц для анализа Интернет Вещей (IoT) и устройств стандарта WLAN 802.11n, и позволяет проводить анализ в реальном времени переходных процессов для диагностики на ЭМС.
RSA306B, как анализатор спектра реального времени уменьшает время, затрачиваемое на поиск помех на совмещенных каналах, а также на поиск перекрестных помех. В отличие от конкурентов RSA306B предлагает полосу захвата реального времени шириной 40 МГц, а также возможность записать и воспроизвести сигнал на носителе информации.
Расширенный динамический диапазон (за счет снижения уровня искажений) в анализаторе спектра RSA306B позволяет тестировать/измерять высокопроизводительные устройства с большей уверенностью в результате измерений.
Технические характеристики
| Номер в госреестре СИ |
68121-17 |
| Тип прибора |
Портативный |
| Диапазон рабочих частот |
9 кГц ... 6.2 ГГц |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
32х190х140 |
| Вес нетто, кг |
0.75 |
Описание USB анализатора спектра RSA306B
Несмотря на малые габариты, USB-анализатор спектра RSA306B демонстрирует широкие возможности. Он обладает функциями, присущими анализаторам спектра с вдвое большими размерами и ценой. Идеален для повседневных задач.
Архитектура реального времени приборов серии RSA позволяет исследовать самые сложные проблемы. Усовершенствованная технология DPX позволяет увидеть РЧ-характеристики, практически незаметные на обычном анализаторе спектра. Прибор обладает полосой обзора в реальном времени 40 МГц.
Анализатор спектра RSA306B работает под управлением ПО SignalVu® Essentials, которое используется во всей линейке анализаторов спектра реального времени компании Tektronix. Предоставление неограниченного доступа к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или поделиться с коллегами. Более 15 пакетов ПО охватывают общепринятые стандарты беспроводной связи, управление спектром, измерения характеристик импульсов и многое другое.

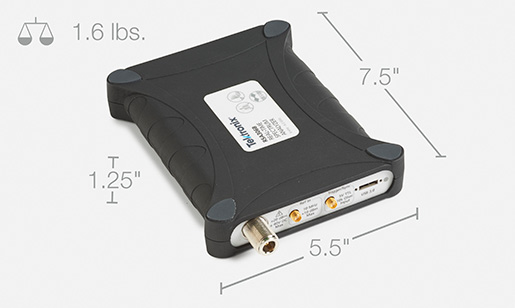

При массе всего 0,7 кг и небольших габаритах анализатор спектра Tektronix RSA306B легко снять со стенда, переносить в лаборатории и даже взять с собой на объект.

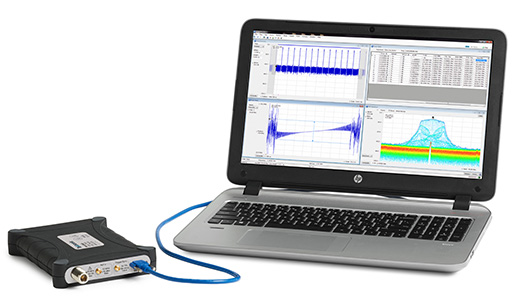

Совместное использование с блокнотным или планшетным ПК обеспечивают исключительные гибкость и удобство. Пользователь может выбрать предпочтительный вид отображения и тип интерфейса. Кроме того, RSA306B устойчив к эксплуатации в полевых условиях и прошел испытания на соответствие военным стандартам качества.
Технические характеристики USB анализатора спектра RSA306B
| Параметр
| Значение
|
Максимальная полоса частот
| от 9 кГц до 6,2 ГГц
|
| Стабильность
| 3 ppm
|
| Регистрация спектров событий
| до 100 мкс
|
| Полоса пропускания в реальном времени 1 кГц
| 40 МГц при сканировании 6,2 ГГц
|
| Разрешенеие RBW
| 1 кГц...10 МГц
|
| Средний уровень собств. шума (DANL)
| -163 дБм/Гц
|
| Фазовый шум
| -127 дБн/Гц 10 МГц
|
| Опорный уровень
| +20 дБм...-160 дБм
|
| Макс. входной сигнал
| +23 дБм (опорн. уровень > -10 дБм), +/- 40 В (DC)
|
| Динамический диапазон SFDR
| 50 дБн
|
| Интерфейс
| USB 3.0
|
| Габаритные размеры
| 31,9 х 190,5 х 139,7 мм
|
| Вес
| 0,75 кг
|
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Кабель USB 3.0 (1 метр) — 174-6796-xx
| 1 - шт.
|
| 2
| Флешка с ПО SignalVu — 063-4543-xx
| 1 - шт.
|
| 3
| Инструкция по установке
| 1 - шт.
|
