О товаре
Анализатор спектра реального времени RSA507A разработан для инженеров, занимающихся мониторингом спектра и поиском помех, а также для обслуживающего персонала сетей беспроводной связи, выполняющего поиск источников помех, профилактическое обслуживание сети и составление отчетов по результатам измерений.

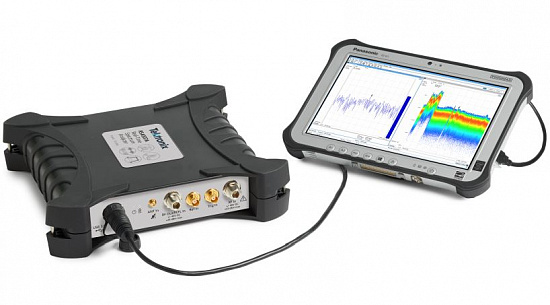

Основой измерительной системы является USB анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений в жестких условиях. Высокая достоверность анализа сигналов достигается за счет таких параметров RSA507A, как верхняя граница полосы пропускания 7,5 ГГц и динамический диапазон 70 дБ. USB анализатор спектра работает с легким планшетом или ноутбуком под управлением ОС Windows, который берет на себя все функции обработки результатов измерений.
Использование легкого компьютера вместо громоздкого и тяжелого анализатора спектра обеспечивает мобильность, возможность работы в течение длительного времени и ускорение выполнения поставленных задач.
Технические характеристики
| Номер в госреестре СИ |
68122-17 |
| Тип прибора |
Портативный |
| Диапазон рабочих частот |
9 кГц ... 7.5 ГГц |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |

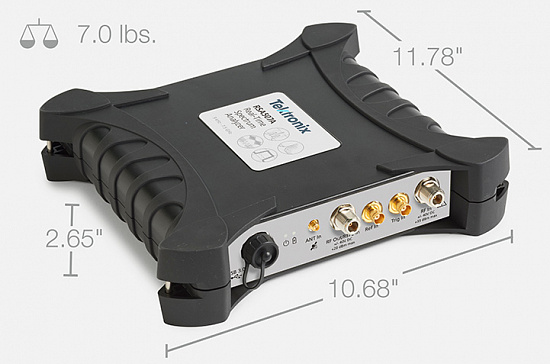

| Габаритные размеры, мм |
68х272х299 |
| Вес нетто, кг |
3 |
Описание анализатора спектра RSA507A
Эффективный поиск интересующих сигналов и принятие мер, необходимых для решения проблем, может обеспечить лучший в отрасли портативный USB-анализатор спектра реального времени Tektronix RSA507A
Анализаторы спектра RSA507A имеют производительность, соответствующую представленным на рынке обычным анализаторам спектра среднего уровня. Но благодаря свипированию частоты в реальном времени и повышению в 4 раза скорости сканирования, которые отличают этот прибор от других анализаторов спектра, они уверенно обнаруживает важные сигналы и существенно сокращает сроки выполнения заданий.
Приборы серии RSA500A работают под управлением того же ПО SignalVu® , которое используется во всей линейке анализаторов спектра реального времени компании Tektronix. При этом они обеспечивают неограниченный доступ к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или передать коллегам. Дополнительно предлагаются 26 программных пакетов, охватывающих общий анализ модуляции, анализ импульсных сигналов, сигналов Bluetooth 5 и коммерческих беспроводных систем.
Благодаря встроенным трекинг генератору для проверки радиокомпонентов и приёмнику GPS для определения и нанесения на карту расположения источника сигналов, RSA507A значительно упрощает тестирование в полевых условиях. Оптимизированные под приложения программные опции для анализа векторных сигналов, измерений импульсных сигналов,предварительного тестирования на соответствие требованиям по ЭМП/ЭМС , обнаружения опасности радиационного поражения (RADHAZ) помогают упростить анализ сигналов.
Отличительные особоенности анализатора спектра RSA507A
- Диапазон частот от 9 кГц до 3,0 (7,5) ГГц позволяет удовлетворить самые различные потребности в анализе;
- Полоса пропускания 40 МГц обеспечивает анализ захвата переходных процессов и векторный анализа в реальном масштабе времени;
- Стандартный приемник GPS, ГЛОНАСС, Beidou для привязки измерений к месту на карте;
- Дополнительный следящий генератор для измерений отношения усиление/потери, потерь в антенне и кабеле;
- Функция захвата потоковой передачи сигнала может использоваться для регистрации и воспроизведения длительных событий.
Технические характеристики анализатора спектра RSA507A
| Параметр
| Значение
|
Частотный диапазон
| 9 кГц-7,5 ГГЦ
|
| Полоса пропускания (RBW)
| 1 Гц-10 МГц
|
| Полоса обзора
| 1 кГц-6,2 ГГц
|
| Гармонические искажения
| -60 дБн
|
| Уровень собственных шумов
| -163 дБм
|
| Фазовый шум
| -127 дБн/Гц
|
| Максимальный измеряемый уровень
| +23 дБм
|
| Динамический диапазон
| 50 дБн
|
| Интерфейс
| USB
|
| Входное сопротивление
| 50 Ом
|
| КСВ на РЧ входе (ослабл. 20 дБ), (тип.)
| < 1,2 (от 10 МГц до 3 ГГц)
< 1,5 (от 3 ГГц до 7,5 ГГц)
|
| Полоса ПЧ
| 40 МГц
|
| АЦП
| 112 Мвыб./с, 14 битов
|
| Данные ПЧ, захваченные в режиме реального времени
| 112 Мбит/с, 16-битовые целочисленные выборки
|
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| USB кабель (2 метра)
| 1 - шт.
|
| 2
| Коннектор типа А-А
| 1 - шт.
|
| 3
| Сумка для переноски
| 1 - шт.
|
| 4
| Защитные колпачки для разъёмов
| 1 - шт.
|
| 5
| Инструкция по эксплуатации
| 1 - шт.
|
| 6
| Батарея питания WFM200BA
| 1 - шт.
|
| 7
| Кабель питания
| 1 - шт.
|
| 8
| AC адаптер для кабеля питания
| 1 - шт.
|
| 9
| Флешка с ПО SignalVu
| 1 - шт.
|
