О товаре

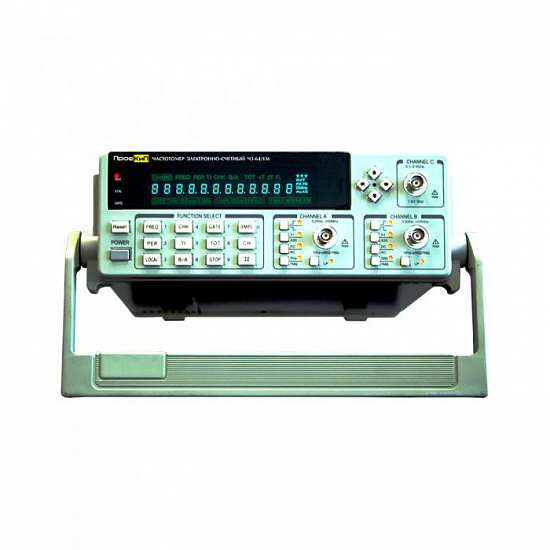

Частотомер электронно-счетный ПрофКИП Ч3-64/1М предназначен для измерений частотно-временных параметров радиосигналов с программируемой обработкой результатов измерений в реальном времени.
С помощью частотомера ПрофКИП Ч3-64/1М возможно проводить измерения таких параметров сигнала, как: частота, период, временной интервал с разрешением от 7 нс, отношение частот, фазовый сдвиг между сигналами, длительность и скважность импульсов, подсчет их количества.
Электронно-счетный частотомер ПрофКИП Ч3-64/1М позволяет применять к результату измерений частоты режимы статистической обработки и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты по отношению к заданному опорному значению, а также измерять девиацию Аллана (СКО). Интерфейсы RS-232, КОП для использования в автоматизированных системах контроля или тестирования.
Технические характеристики
| Гарантия (мес.) |
12 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
255х100х370 |
| Вес нетто, кг |
2 |
Описание частотомера электронно-счетного ПрофКИП Ч3-64/1М:
Частотомер электронно-счетный ПрофКИП Ч3-64/1М предназначен для измерений частотно-временных параметров радиосигналов с программируемой обработкой результатов измерений в реальном времени.
С помощью частотомера ПрофКИП Ч3-64/1М возможно проводить измерения таких параметров сигнала, как: частота, период, временной интервал с разрешением от 7 нс, отношение частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1), фазовый сдвиг между сигналами (каналы: 1 /2, 1 /2 с усреднением результата), длительность и скважность импульсов, подсчет их количества (канал 1).
Электронно-счетный частотомер ПрофКИП Ч3-64/1М позволяет применять к результату измерений частоты режимы статистической обработки и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты по отношению к заданному опорному значению, а также измерять девиацию Аллана (СКО). Интерфейсы RS-232, КОП для использования в автоматизированных системах контроля или тестирования. В совокупности с высоким разрешением (до 12 разрядов) это делает частотомер ПрофКИП Ч3-64/1М мощным инструментом для решения задач частотно-временных измерений.
Отличительные особенности частотомера ПрофКИП Ч3-64/1М:
- Диапазон частот: 0,03 Гц … 2,5 ГГц;
- Количество каналов: 3;
- 4 математических функции;
- Статистика для частотных измерений;
- Высокое разрешение: 9 разрядов /секунда;
- Автоматический допусковый контроль для частотных измерений;
- Память: 9 профилей настроек;
- Интерфейс: RS-232С и LPT;
Технические характеристики ПрофКИП Ч3-64/1М:
| Параметр
| Значения
|
| Измерительные функции
| частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов
|
| Дисплей
| 12-разрядный
|
| Канал 1, канал 2
|
| Диапазон частот
| 0,03 Гц … 100 МГц
|
| Диапазон периодов
| 7 нс … 7000 с
|
| Диапазон временных интервалов
| 20 нс … 7000 с
|
| Фазовый сдвиг
| 0° … 360°
|
| Длительность импульсов
| > 20 нс (при периоде следования не более 100 с)
|
| Скважность
| 1% … 99% (при периоде следования не более 100 с)
|
| Счет импульсов
| 0 … 1 х 1012
|
| Входной импеданс
| 1 МОм /45 пФ, 50 Ом
|
| Канал 3
|
| Диапазон частот
| 100 МГц … 2.5 ГГц
|
| Входной импеданс
| 50 Ом
|
| Вход
|
| Входное сопротивление
|
|
| Входное напряжение
| до 100 МГц: 30 мВ … 1,5 В
100 МГц … 1,5 ГГц: 50 мВ … 1,5 В
1,5 ГГц … 2,5 ГГц: 30 мВ … 1 В
|
| Связь по входу
| открытый и закрытый (канал 1, канал 2)
закрытый (канал 3)
|
| Точность
|
| Точность опорного генератора
| ±1 х10-7
|
| Разрешение по частоте
| 9 разрядов (время счета – секунда)
|
| Общие данные
|
| Питание
| 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
|
| Габаритные размеры
| 255 х 100 х 370 мм
|
| Вес
| 2 кг
|
Комплект поставки частотомера ПрофКИП Ч3-64/1М:
| №
| Наименование
| Количество
|
| 1
| Частотомер электронно-счетный ПрофКИП Ч3-64/1М
| 1
|
| 2
| Кабель измерительный
| 2
|
| 3
| Кабель RS-232
| 1
|
| 4
| CD с ПО
| 1
|
| 5
| Кабель питания
| 1
|
| 6
| Руководство по эксплуатации
| 1
|
