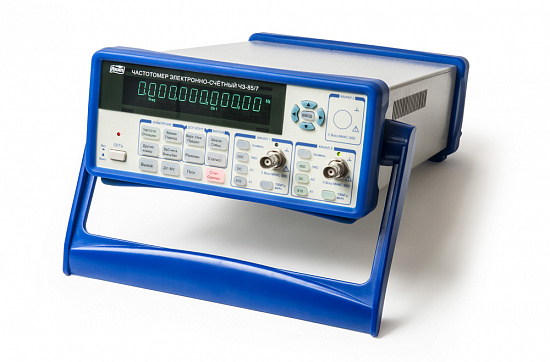

Частотомер электронно-счетный Ч3-85/7 предназначен для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, а также временного интервала, фазового сдвига между сигналами, длительности, коэффициента заполнения и количества импульсов.
Электронно-счетный частотомер Ч3-85/7 построен на сверхбольших интегральных схемах и технологии ПЛИС. При выполнении частотных измерений по каналу 1 обеспечивается статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана. Частотомер имеет встроенный кварцевый генератор с тактовой частотой 10 МГц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц. Прибор имеет перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления.
Частотомер Ч3-85/7 имеет два канала с диапазоном измеряемых частот от 1 мГц до 200 МГц.
Технические характеристики
| Номер в госреестре СИ |
75631-19 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
375х105х235 |
| Вес нетто, кг |
4.2 |
Описание электронно-счётного частотомера Ч3-85/7
Электронно-счетный частотомер Ч3-85/7 построен на сверхбольших интегральных схемах и технологии ПЛИС, оснащен функциями измерения частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз, отношения частот.
Частотомер Ч3-85/7 имеет перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления, высокую производительность, широкий измерительный диапазон, высокую чувствительность и точность, малый размер, они просты в управлении. Эот частотомер можно
применять для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для
настройки систем связи и других устройств.
В частотомере предусмотрена возможность работы в составе автоматизированной системы измерений по стыкам RS-232,
USB или GPIB/КОП.
Отличительные особенности частотомера Ч3-85/7:
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3/ 6,5/ 12,4/ 16 ГГц);
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
- Вольтметр напряжения постоянного смещения;
- Стандартное число каналов (до 200 МГц): 2 изм. входа;
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
- Погрешность опорного источника: 2×10-7 /год, опции: 5×10-8, 5×10-10;
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
- Память на 15 профилей настроек;
- Максимальное разрешение индикатора: 12 разрядов;
- Фильтр НЧ, вх. аттенюатор (1х, 10х);
- Интерфейсы: USB (на задней панели) и RS-232, GPIB (опция);
Технические характеристики Ч3-85/7
Ниже представлены технические характеристики для электронно-счётных частотомеров Ч3-85/7 и Ч3-85/8.
| Параметр
| Значения
|
| Диапазон частот
| 1 мГц … 200 МГц
|
| Период
| 5 нс … 1000 с
|
| Разрешение
| однократное измерение - 150 пс
|
| 12 разрядов за 1 с при усреднении
|
| Динамический диапазон
| 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
|
| Связь по входу
| AC или DC (открытый или закрытый вход)
|
| Вх. сопротивление
| 1 МОм/ 35 пФ или 50 Ом
|
| Фильтр НЧ
| До 100 кГц (–20 дБ для частот > 1 МГц)
|
| Диапазон частот
| 1 мГц … 200 МГц
|
| Период
| 5 нс … 1000 с
|
| Динамический диапазон
| 50 мВскз … 1 Вскз (синус), 150 мВпик-пик … 4,5 Впик-пик (импульс)
|
| Вх. сопротивление
| 1 МОм/ 35 пФ или 50 Ом
|
| Связь по входу
| AC или DC (открытый или закрытый вход)
|
| Фильтр НЧ
| До 100 кГц (–20 дБ для частот > 1 МГц)
|
| Диапазон частот
| Опция 1: 100 МГц … 3 ГГц;
Опция 2: 200 МГц … 6,5 ГГц;
Опция 3: 6,5 ГГц … 12,4 ГГц;
Опция 4: 6,5 ГГц … 16 ГГц
|
| Входное напряжение
| Опция 1: -27 дБм …+19 дБм;
Опция 2: 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм; 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм;
Опция 3: -18 дБм …+10 дБм;
Опция 4: 6,5 ГГц …12,4 ГГц ≤ -18 дБм…+10 Бм; 12,4 ГГц …16 ГГц ≤ -15 дБм…+10 дБм
|
| Вх. сопротивление
| 50 Ом, (разъем тип N – розетка)
|
| Связь по входу
| AC (закрытый вход)
|
| Аттенюатор
| x1, x10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
|
| Защита по входу
| 50 Ом: 5 Вскз
1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик);
> 100 кГц – 5 Вскз;
Опция 4: +25 дБм
|
| Диапазон измерений
| ±1,999 В пост./ ±19,99 Впост / Авто
|
| Сопротивление входа
| 1 МОм
|
| Погрешность измерения
| ±0,6 %*Uконечное
|
| Врем. интервалы (кан. 1 и 2)
| 0 – 10000 с
|
| Длит. импульса
| 10 нс ... 5000 с
|
| Скважн. импульсов
| 1 … 99 %
|
| Счет импульсов
| 0 … 1х1013
|
| Фазовый сдвиг
| 0° … 360°
|
| Отношен. частот
| Кан1/ Кан2
|
| Тип ОГ
| Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
Стандарт частоты рубидиевый
FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
|
| Интерфейс
| USB, RS-232 (GPIB - Опция 5)
|
| Память
| 15 профилей настроек (запись/вызов)
|
| Напряжение питания
| 100…240 В, 50 / 60 Гц; <35 ВА
|
| Габаритные размеры
| 375 x 105 x 235 мм
|
| Масса
| 4,2 кг
|
Принцип работы частотомера Ч3-85/7
В частотомерах реализован метод мультициклового синхронного преобразования,
при котором частота тест-сигнала и частота
тактовых импульсов подсчитываются и записываются в раздельные регистры. Все вычислительные функции запрограммированы в микроконтроллере. Благодаря синхронной
функции управления (синхронизации времени счета с входным сигналом), нет ошибки
квантования. На рисуке представлена блок-диаграмма работы частотомтера.
Комплект поставки частотомера Ч3-85/7
| №
| Наименование
| Количество
|
| 1
| Электронно-счётный частотомер Ч3-85/7
| 1
|
| 2
| Кабель питания
| 1
|
| 3
| Кабель BNC
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
