| Частота A, B, C
|
Частотный диапазон
Вход А,В
Вход С
|
0,001 Гц...300 МГц
0,3 ГГц...27 ГГц
|
| Разрешение
| 12 цифр за период измерения 1с
|
| Режим измерения по входу С
| Авто или ручной
|
| >Время измерения по входу С, типичное
| 25 мс (авто)
|
Дополнительные параметры
Вход А,В
Вход С
|
Vmax, Vmin, Vp-p
Мощность по входу С в дБм или Вт
|
| Выброс частоты (Burst) A, B, C
|
| Режим измерения по входу С
| Ручной
|
| Диапазон
| Вход A, B, C. См. характеристики частоты
|
| Минимальная продолжительность выброса
| менее 40 нс
|
| Минимальное количество импульсов в выбросе
| Вход A, B: 3 (6 при частоте свыше 160 МГц)
Вход С: 3 х масштабный коэффициент
|
| Диапазон PRF (частота следования импульсов)
| 0,5 Гц...1 МГц
|
| Диапазон задержки включения
| 10 нс...2 с , при разрешении 10 нс
|
| Дополнительные параметры
| PRF
|
| Измерение периода
|
Диапазон
Вход А, В
Вход С
|
3,3 нс...1000 с (одиночный, усреднение)
37 пс...3,3 нс
|
| Разрешение
| 100 пс (одиночный), 12 разрядов/с (среднее)
|
| Режим измерения по входу С
| Авто или ручной (внутри ± 40 МГц)
|
| Время измерения по входу С, типичное
| 25 мс (авто)
|
Дополнительные параметры
Вход А, В
Вход С
|
Vmax, Vmin, Vp-p
Мощность по входу С в дБм или Вт
|
| Мощность, C
|
| Диапазон мощности
| -35 дБм...+10 дБм
|
| Диапазон частот
| 300 МГц...27 ГГц
|
| Единицы измерения
| дБм или Вт
|
| Разрешение
| 0,01 дБм при времени измерения 100 мс
|
| Точность, типичное
| < 1 дБм
|
| Режим
| Авто или ручной (в диапазоне ±40 МГц)
|
| Дополнительный параметр
| Частота канала С
|
| Входы A и B
|
| Диапазон частот
| DC: 0...300 МГц
AC: 10 Гц...300 МГц
|
| Импеданс
| 1 МОм/20 пФ или 50 Ом (КСВН<2:1)
|
| Запуск
| Положительный или отрицательный фронт
|
| Максимальная рассинхронизация канала
| 500 пс
|
| Чувствительность
| 15 мВскз (DC...200 МГц)
25 мВскз (200...300 МГц)
|
| Ослабление
| х1, х10
|
| Динамический диапазон
| 30 мВп-п...10 Вп-п в диапазоне ±5 В
|
| Уровень срабатывания (показания на дисплее)
| Разрешение: 3 мВ
Неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
|
| Автоматический режим гистерезиса
| Время: минимальный период гистерезиса (коррекция на гистерезис)
Частота: 1/3 амплитуды входного сигнала
|
| Аналоговый ФНЧ
| Номинал 100 кГц, RC-типа
|
| Цифровой ФНЧ
| Частота среза 1 Гц ... 50 МГц
|
| Максимальное неразрушающее напряжение
| 1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц
50 Ом: 12 Вскз
|
| Тип разъема
| BNC
|
| Вход С
|
| Диапазон частот
| 0,3...27 ГГц
|
| Рабочий диапазон входного напряжения
| -33...+13 дБм (0,3...18 ГГц)
-29...+13 дБм (18...20 ГГц)
-27...+13 дБм (20...27 ГГц)
-23...+13 дБм (27...40 ГГц)
|
| Импеданс
| 50 Ом номинал
|
КСВН
0,3...27 ГГц
27...40 ГГц
|
< 2,0:1
< 2,5:1
|
| Допуск по АМ
| < индекс модуляции ( в диапазоне чувствительности )
|
Допуск по FM
ручной режим
режим авто
| 50 МГцп-п (>3,5 ГГц)
30 МГцп-п (<3,5 ГГц)
20 МГцп-п (для любой частоты в пределах диапазона канала С и частоты модуляции >0,1 МГц
|
| Максимальное неразрушающее напряжение
| +27 дБм
|
| Индикация перегрузки
| ON когда мощность на входе С >+10 дБм
|
| Тип разъема
| 2,92 мм, розетка
|

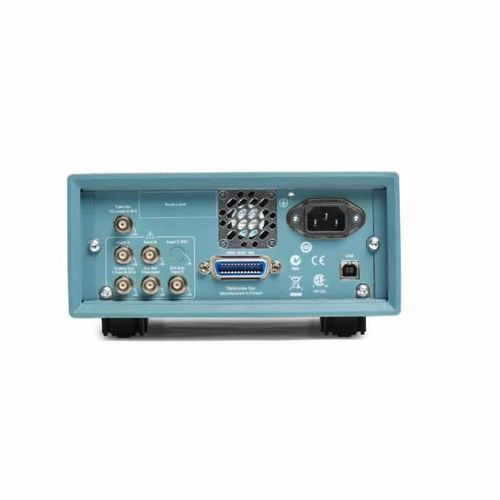

| Входы и выходы на задней панели
|
| Вход блокировки (блокировка/разблокировка) всех функций измерений
| Импеданс: примерно 1 кОм
Диапазон частот: 0...80 МГц
|
| Общие характеристики
|
| Напряжение питания
| 90...265 В, 45...440 Гц
|
| Потребляемая мощность
| < 40 Вт
|
| Рабочая температура
| 0 С ... 50 С
|
| Влажность
| 5...95% (10...30 С)
5...75% (30...40 С)
5...45% (40...50 С)
|
| Габаритные размеры (В х Ш х Г)
| 90х210х395 мм
|
| Масса
| 2,7 кг (нетто)
3,5 кг (брутто)
|
