О товаре

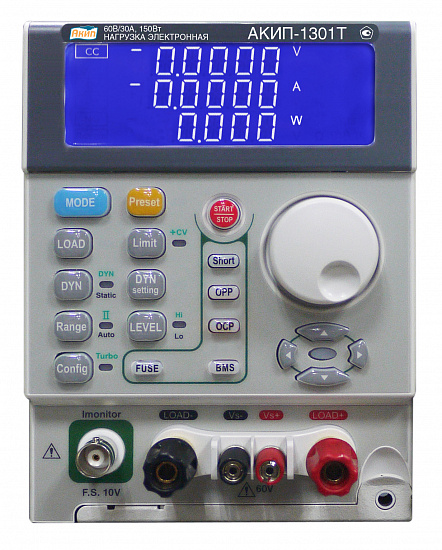

Электронная нагрузка АКИП-1301Т предназначена для отбора мощности у источников питания или нагружаемых объектов, использует такие активные компоненты, как операционные усилители.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер.
АКИП-1301Т предназначена для работы в составе шасси 3300Т, 3302Т или 3305Т. Шасси 3300Т позволяет установить до четырех электронных нагрузок. Шасси 3302Т позволяет установить один модуль электронной нагрузки, а 3305Т позволяет установить два модуля.
Технические характеристики
| Номер в госреестре СИ |
72839-18 |
| Количество каналов |
1 |
| Входное напряжение (до), В |
60 |
| Входной ток, А |
30 |
| Мощность |
150 Вт |
| Диапазон воспроизводимого сопротивления |
0 ... 120 кОм |
| Режимы работы |
CC, CV, CR, CP, CC+CV, CP+CV |
| Динамический режим работы |
Да |
| Измерение постоянного напряжения (до), В |
30 |
| Измерение постоянного тока (до), А |
30 |
| Измерение мощности (до), Вт |
150 |
| Интерфейс |
RS-232, GPIB, USB |
| Дисплей |
Большой ЖК-индикатор |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
108х143х405 |
| Вес нетто, кг |
3.5 |
Описание модуля электронных программируемых нагрузок АКИП-1301Т
Электронная нагрузка АКИП-1301Т предназначена для отбора мощности у источников питания или нагружаемых объектов, использует такие активные компоненты, как операционные усилители.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер.
АКИП-1301Т предназначена для работы в составе шасси 3300Т, 3302Т или 3305Т. Шасси 3300Т позволяет установить до четырех электронных нагрузок. Шасси 3302Т позволяет установить один модуль электронной нагрузки, а 3305Т позволяет установить два модуля.
Отличительные особенности:
- Наличие режима «Турбо»: в этом режиме на нагрузку кратковременно можно подать мощность трех, а на некоторые четырех кратно превышающую номинальную;
- Встроенные тесты для проверки батарей;
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме);
- Ток до 30 А;
- Напряжение до 60 В;
- Мощность до 150 Вт (В режиме Турбо (на 1 сек), 90 А, 60 В, 450 Вт);
- Одновременная индикация I/ U/ P (4,5 разр.);
- 4-проводная схема подключения;
- Режимы работы: постоянный ток/ постоянное напряжение и постоянное сопротивление;
- Масса 3,5 кг;
- Для работы требуется: шасси 3302F (на 1 модуль)/ 3305F (на 2 модуля)/ 3300F (на 4 модуля);
- Интерфейсы шасси (опции): RS-232, КОП, USB, LAN (только взамен; 1 слот расширения).
Технические характристики электронной нагрузки АКИП-1301Т
| Параметр |
Значение |
| Максимальная мощность, Вт |
150 (450 в режиме ТУРБО) |
| Количество каналов |
1 |
| Максимальное напряжение, В |
60 |
| Максимальный ток, А |
30 (90 в режиме ТУРБО) |
| Тип нагрузки |
Постоянного тока |
| Режимы работы |
CC, CV, CR, CP |
| Динамический режим |
от 50 мкс |
| Форм фактор |
Модульная |
| Схема подключения |
4-х проводная |
| Дисплей |
Большой ЖК-индикатор, одновременное отображение тока, напряжения, мощности (5 разрядов) |
| Внутренняя память |
150 ячеек |
| соединение нескольких однотипных модулей для увеличения мощности |
Параллельное |
| ДУ (Интерфейс) |
RS-232 (опция), GPIB (опция), USB (опция) |
| Масса (кг) |
3,5 |
| 19” форм фактор |
да |
Комплект поставки модульной нагрузки АКИП-1301Т
| № |
Наименование |
Количество |
| 1 |
Модуль электронных программируемых нагрузок АКИП-1301Т |
1 |
| 2 |
Шнур BNC-зажим |
1 |
| 3 |
Штыревой контакт |
2 |
| 4 |
Зажим типа крюк |
2 |
