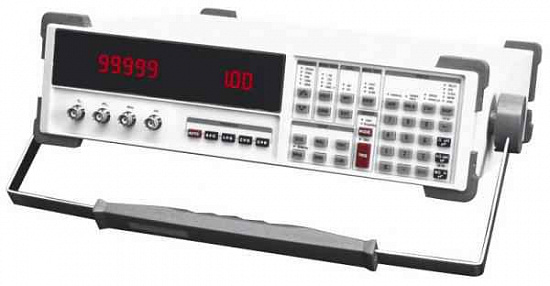

| Режимы измерений и индикация параметров
|
| Режимы измерений
| AUTO, R+Q, L+Q, C+D, C+Q
|
| Эквивалентная схема измерений
| последовательная или параллельная
|

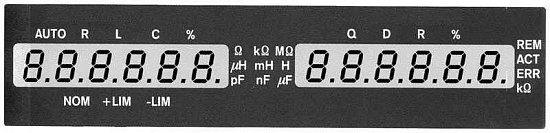

| Отображаемые параметры
| измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
|
| Усреднение
| по выбору от 2 до 10 измерений
|
| Диапазоны измерений параметров
|
| R+Q: R
| 0,0001 Ом ... 2000 МОм
|
| Q
| 0,00001 ... 50
|
| L+Q: L
| 0,0001 мкГн ... 99999 Гн
|
| Q
| 0,0001 ... 50
|
| C+D: C
| 0,0001 пФ ... 99999 мкФ
|
| D
| 0,00001 ... 10
|
| C+R: C
| 0,0001 пФ ... 99999 мкФ
|
R
| 0,00001 ... 99999 кОм
|
| ДИАПАЗОН ИЗМЕРЕНИЯ И ПРЕДЕЛЫ ЗНАЧЕНИЙ СОПРОТИВЛЕНИЯ ДЛЯ РЕЖИМА ПОСТОЯННОГО НАПРЯЖЕНИЯ
|
| Диапазон
| Сопротивление источника напряжения
| Сопротивление
| Индуктивность
| Емкость
|
| 3
| 25,0 Ом
| 10 мкОм ... 360 Ом
| 0,1 мкГн … 57/f Гн0,1 мкГн … 57/f Гн
| 99999 мкФ … 442/F мкФ
|
| 2
| 25,0 Ом
| 360 Ом ... 5,76 кОм
| 57/f Гн … 917/f Гн
| 442/f мФ … 27,6/f мкФ
|
| 1
| 25,0 Ом
| 5,76 кОм ... 90,0 кОм
| 917/f Гн … 14324/f Гн
| 27,6/f мкФ … 1,77/f мкФ
|
| 0
| 25,0 Ом
| 90,0 кОм ... 2000 МОм
| 14324/f Гн ... 99999 Гн
| 1,77/f мкФ … 0,00001 пкФ
|
| Примечание: f — частота измерения
|
| УСЛОВИЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ
|
| Частота измерительного сигнала
| 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4
|

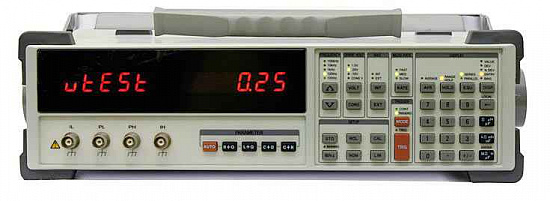

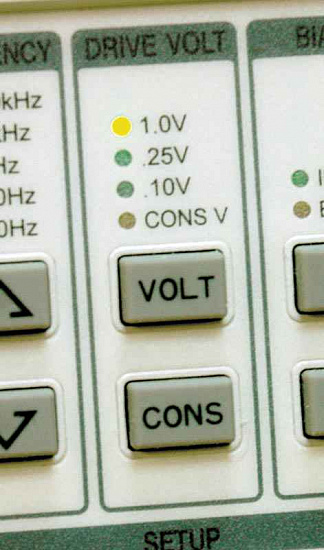

| Напряжение измерительного сигнала
| 0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
|

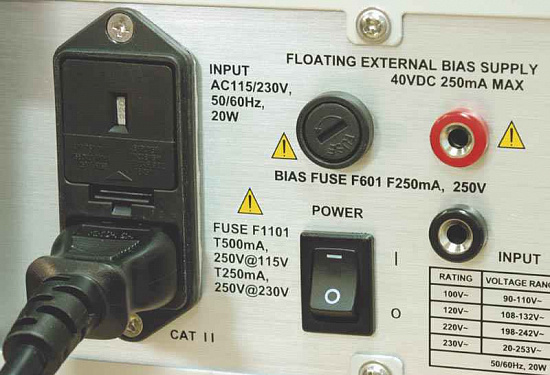

| Постоянное напряжение смещения
| внутреннее: 2,0 В ±2%
внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
|
| Скорость измерения
| медленная: 2 измерения в секунду;
средняя: 10 измерений в секунду;
быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше;
примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
|
| Переключение диапазона измерения
| автоматическое или ручное
|
| Запуск измерений
| непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232, GRIB или Handler
|

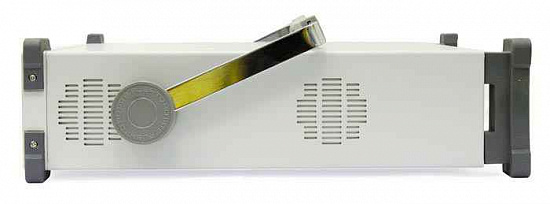

| ОБЩИЕ ХАРАКТЕРИСТИКИ
|

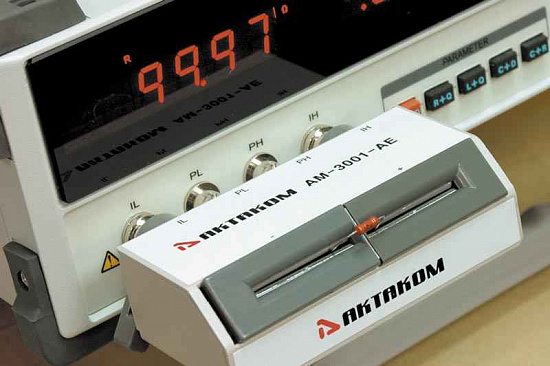

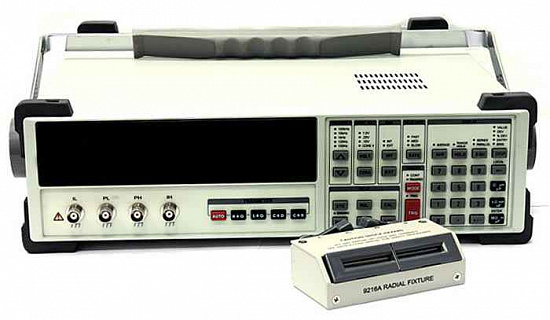

| Зажимная оснастка

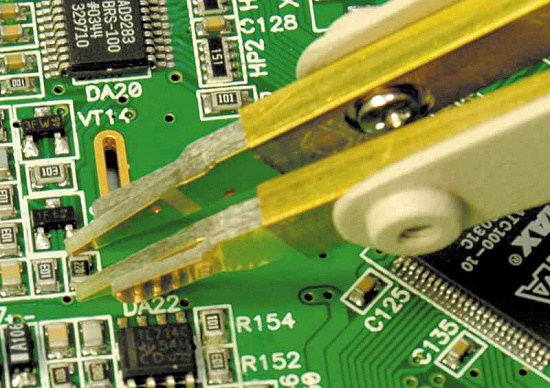

| 4-х проводная оснастка Кельвина для деталей с радиальными выводами
|
| Защита прибора при проведении измерений
| до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения
|
| Балансировка прибора
| по короткому замыканию: R < 20 Ом, Z < 50 Ом;
по разрыву цепи: Z > 10 кОм
|

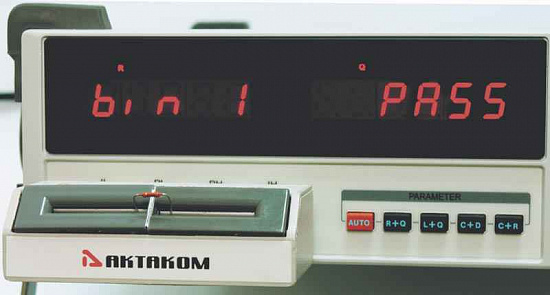

| Разбраковка
| до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора
|
| Самоконтроль
| тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и других приборов
|
| Сохранение и повторный вызов установок режимов измерений
| сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию
|

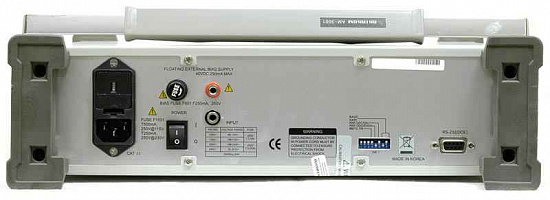

| Интерфейсы
| установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232, GPIB и Handler
|
| Рабочие условия
| 0...50 °С, относительная влажность 80%
|
| Питание
| 220 В, 50 Гц
|
| Масса
| 5,8 кг
|
| Габариты
| 109х363х386
|
