0 отзывов

Артикул: АМ-3016

Код товара: 6914

Посмотрите со всех сторон в 3D
Снят с производства

О товаре

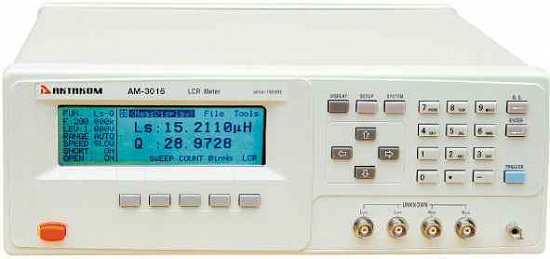

Прецизионный измеритель RLC АМ-3016 предназначен для входного контроля при производстве RLC компонентов, контроля качества на производственной линии и высокоточных лабораторных исследованиях.

АМ-3016 имеет ЖК-дисплей с разрешением 240x60 пикселей, который способен отображать 6-значные числа. Благодаря простому и понятному интерфейсу, устройством легко управлять.

Технические характеристики

Частота тест - сигнала 50 Гц...200 кГц
Индуктивность 10 пГн...99,9999 кГн
Сопротивление 10 мкОм...99,9999 МОм
Емкость 0,01 фФ...9,99999 Ф
Гарантия (мес.) 14
Страна производитель Россия
Вес нетто, кг 4.5
Габаритные размеры, мм 350х122х418

Описание измерителя RLC АМ-3016:

Цифровой RLC-метр. Диапазон частот 50Гц...200 кГц (12000 точек). Базовая погрешность 0,05%. Входное сопротивление 30 / 100 Ом. Скорость измерения до 30 изм/сек.. Емкость 0,00001пФ-999,999мФ, индуктивность 0,00001мкГн-10кГн, сопротивление 0,00001Ом-100МОм, добротности 0,00001-99999,9, тангенса угла потерь 0,00001-9,99999, реактивное сопротивление (X), компл. проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B); % - измерения, компаратор, качание частоты (10 точек). Тестовый сигнал 10 мВ...2,0 В. ЖК-дисплей 6 разрядов (240х64 точек), интерфейсы RS232, GPIB и HANDLER (опция). Габаритные размеры 350х122х418 мм. Масса 4,5 кг.

Гарантийный срок: 14 месяцев.

Прецизионный измеритель RLC АМ-3016 предназначен для входного контроля при производстве RLC компонентов, контроля качества на производственной линии и высокоточных лабораторных исследованиях.

Отличительные особенности RLC АМ-3016:

  • Цифровой RLC-метр.
  • Диапазон частот 50Гц...200 кГц (12000 точек).
  • Базовая погрешность 0,05%.
  • Входное сопротивление 30 / 100 Ом.
  • Скорость измерения до 30 изм/сек..
  • Тестовый сигнал 10 мВ...2,0 В.
  • ЖК дисплей с матрицей 240х60 точек / 6 разрядов.
  • Дружелюбный интерфейс и простое упроавление.
  • Более 12 000 значений тестовой частоты в диапазоне от 50 Гц до 200 кГц.
  • Программируемый уровень тестируемого сигнала от 10 мВ до 2,0 В (с.к.з.).
  • Высокая стабильность и точность.
  • Скорость измерений до 30 изм/с.
  • Высокоточная калибровка.
  • Переключаемый уровень выходного сопротивления: 30 / 100 Ом.
  • Функция перебора по списку (list sweep) из 4-х значений частоты, уровня сигнала и смещения.
  • Прямые и относительные измерения.
  • Функция контроля уровня тестового сигнала.
  • Функция блокировки кнопок.

Технические характеристики измерителя RLC АМ-3016:

  • ЖК дисплей с матрицей 240х60 точек / 6 разрядов.
  • Дружелюбный интерфейс и простое упроавление.
  • Более 12 000 значений тестовой частоты в диапазоне от 50 Гц до 200 кГц.
  • Программируемый уровень тестируемого сигнала от 10 мВ до 2,0 В (с.к.з.).
  • Высокая стабильность и точность.
  • Скорость измерений до 30 изм/с.
  • Высокоточная калибровка.
  • Переключаемый уровень выходного сопротивления: 30 / 100 Ом.
  • Функция перебора по списку (list sweep) из 4-х значений частоты, уровня сигнала и смещения.
  • Прямые и относительные измерения.
  • Функция контроля уровня тестового сигнала.
  • Функция блокировки кнопок.
  • Габариты в упаковочной таре 450х270х510, вес 5 кг.
Параметр Значение
Измеряемые параметры |Z|, C, L,  X, B, R, G, D, Q, θ
Базовая погрешность 0,05%
Эквивалентная схема Последовательная / параллельная
Математические функции абсолютное и относительное отклонение
Выбор диапазона Авто / удержание
Тежим запуска (Trigger mode) Внутренний / Ручной / Внешний и по шине
Скорость измерений Низкая 1,5 изм/с
Средняя 10 изм/с
Высокая 30 изм/с
Калибровка Открытая, короткозамкнутая и под нагрузкой
Измерительные терминаы 5 терминалов
Скорость усреднения 1-255
Время задержки 0...60 с, шаг 1 мс
Перебор по списку (list sewep) 4 значения частоты, уровня сигнала и смещения
Режимы отображения результата прямой; абсолютный; относительный; Напряжение / Ток; номер ячейки / подсчёт ячеек
Дисплей 240х60 точек / 6 разрядов.
Тестовый сигнал 50 Гц...200 кГц, 12 000 точек
Выходной импеданс 30 / 100 Ом
Уровень тестового сигнала 10 мВ...2,0 В, шаг 10 мВ
Диапазон измерений сопротивление |Z|, R, X 0.00001 Ом...99,9999 МОм
емкость C 0,00001 пФ...999,999 мФ
индуктивность L 0,00001 мкГн...9.99999 кГн
проводимость G, B 0,00001 мкСм...999,999 См
D 0,00001...9,99999
добротность Q 0,00001...99999,9
θЪ -179,999Ъ...179,999Ъ
θ рад -3,14159...3,14159
Δ% -999,999%...999,999%
Встроенный компаратор 10+1 ячеек
Память Возможность сохранения до 12 профилей настроек.
Интерфейсы HANDLER, RS-232C и GPIB (опция)

Комплект поставки измерителя RLC АМ-3016:

  • Прибор.

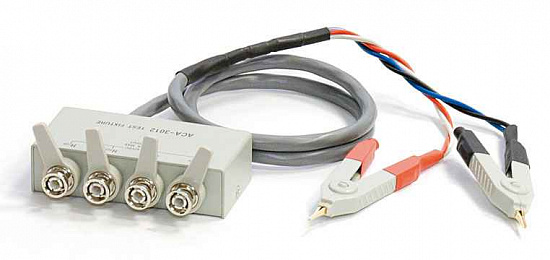

  • 4-проводный тестовый зажим АСА-3012.

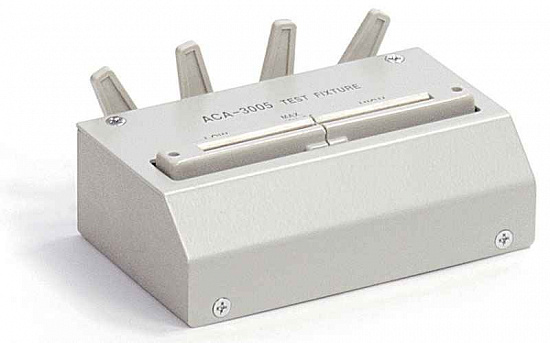

  • 4-проводные зажимы Кельвина АСА-3005.

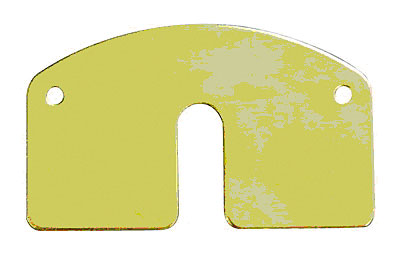

  • Полированная закорачивающая пластина АСА-3010.
  • Сетевой шнур
  • Запасные предохранители
  • Упаковка

Дополнительная комплектация измерителя RLC АМ-3016:

  • 4-проводный тестовый зажим (боковой) АСА-3016.
  • Аксиальные тестовые зажимы АСА-3006.
  • Тестовый зажим для сердечников АСА-3007.
  • Тестовый зажим для SMD компонентов АСА-3008.
  • Тестовый пинцет Кельвина для SMD компонентов АСА-3009.
  • Кабель интерфейса GPIB АСА-3033.
  • Кабель интерфейса RS-232C АСА-3034.
  • Плата интерфейса GPIB АМ-3016-G.
Преимущества
  • Более 12 000 значений тестовой частоты в диапазоне от 50 Гц до 200 кГц
  • Программируемый уровень тестируемого сигнала от 10 мВ до 2,0 В (с.к.з.)
  • Высокая стабильность и точность
  • Скорость измерений до 30 изм/с
  • Высокоточная калибровка
  • Переключаемый уровень выходного сопротивления: 30 / 100 Ом
  • Функция перебора по списку (list sweep) из 4-х значений частоты, уровня сигнала и смещения
  • Прямые и относительные измерения
  • Функция контроля уровня тестового сигнала
  • Функция блокировки кнопок
Комплектация
  • Прибор
  • 4-проводный тестовый зажим АСА-3012
  • 4-проводные зажимы Кельвина АСА-3005
  • Полированная закорачивающая пластина АСА-3010
  • Сетевой шнур
  • Запасные предохранители
  • Упаковка
