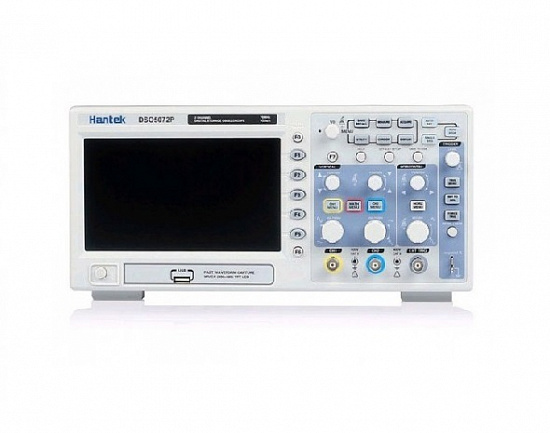

| Каналов
| 2
|
| Аналоговая полоса пропускания
| 70 МГц
|
| Время нарастания (Rise Time)
| 5 нс
|
| Входной импеданс
| 1M
|
| Входная чувствительность
| 2мВ/деление до 5В/деление
|
| Связь на входе
| AC, DC and GND
|
| Вертикальное разрешение
| 8 бит
|
| Максимальное входное напряжение (вход 1:1)
| КАТ I и КАТ II: 30В rms
КАТ III: 15В Rms
КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.
Для несинусоидального сигнала пик должен быть менее 45В.
Превышение 30В болжно быть менее 100мс.
Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В.
При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.
|
| Дискретизация реального времени
| 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
|
| Эквивалентная дискретизация
| 25 ГГц
|
| Диапазоны времени
| 4 нс/деление до 40 с/деление
|
| Память
| 40K
|
| Точность временной задерджкм
| 50ppm
|
| Точность усиления по DC
| +/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div
|
| Режимы триггера
| Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
|
| Параметры
| Время задержки: 100нс-10с
Чувствительность триггера (по фронту):
DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz
EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера
Дапазон уровня триггера
CH1,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В
Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)
EXT: ±-(6% установленного значения + 40mV)
EXT/5: ±-(6% установленного значения + 200mV)
Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с
Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с
Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения
| Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
|
| Курсорные измерения
| Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
|
| Обработка сигнала
| CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
|
| Экран
| TFT ЖК 7 дюймов 800 x 480 точек
|
| Интерфейс USB
| USB 2.0 Full Speed
|
| Питание от сети
| 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
|
| Размеры
| 313мм х 108мм (глубина) х 142мм (высота)
|
| Вес
| 2.08 Кг
|
