АКИП-4140/1 Осциллограф цифровой

О товаре

Осциллограф АКИП-4140/1 - это цифровой осциллограф, предназначенный для профессионального использования. Он имеет 4 канала, что позволяет одновременно измерять и отображать сигналы с четырех различных источников. Полоса пропускания составляет 100 МГц, что обеспечивает точность и качество измерений даже для сложных и высокочастотных сигналов.

Максимальная частота дискретизации составляет 2 ГГц, что позволяет осциллографу захватывать и анализировать быстроизменяющиеся сигналы. Благодаря большому объему памяти в 200 МБ, пользователь может сохранять и анализировать большое количество данных.

Осциллограф АКИП-4140/1 оснащен АЦП (аналого-цифровой преобразователь) с разрешением 12 бит, что обеспечивает высокую точность измерений. Сопротивление входа составляет 50 Ом и 1 МОм, что позволяет осциллографу работать с различными типами сигналов и источниками.

Технические характеристики

Количество каналов	4
Тип прибора	Настольный
Гарантия (мес.)	36
Страна производитель	Китай
Полоса пропускания, МГц	100
Общий объем памяти, млн. точек	200
Частота дискретизации, Гвыб/сек	2
Вес нетто, кг	4.1
Габаритные размеры, мм	317,2х149х236

Описание осциллографа цифрового АКИП-4140/1:

4 аналоговых канала с полосой пропускания: 100 МГц;
Разрядность АЦП: 12 бит;
Максимальная частота дискретизации 2 ГГц;
Максимальный объем памяти 200 МБ;
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
Скорость обновления экрана: 100.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
Интерполяция: Sin X/х, линейная;
Более 50 видов автоматических измерений параметров, статистика, тренды, гистограммы, курсорные измерения;
Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2 мкс);
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
Амплитудно-частотный анализ (требуется генератор сигналов);
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
Частотный анализ (БПФ), 2 млн. точек;
Режимы растяжки окна, самописец и XY;
Декодирование сигналов: стандартно - I2C, SPI, UART, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester;
Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
Программные опции увеличение полосы пропускания;
Анализ смешанных сигналов: 16 каналов логический анализатор (опция);
Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);

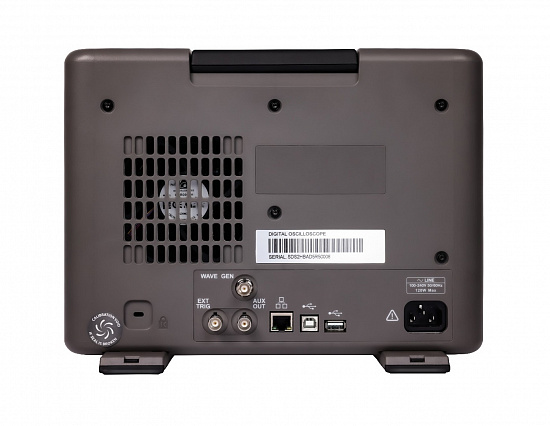

Интерфейсы: USB TMC (host/device), LAN;
Видео выход (HDMI);
Дистанционное управление: команды SCPI на базе USB-TMC (совместимость с основными командами осциллографов LeCroy и Tektronix), LAN (VXI11/Socket/Telnet, встроенный web server;
Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600 .

Технические характеристики осциллографа цифрового АКИП-4140/1:

Параметр	Значения
Число каналов	4
Полоса пропускания	100 МГц
Максимальная частота дискретизации	2 ГГц
Максимальный объем памяти	200 МБ
АЦП (бит)	12
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Дисплей	TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600
Масса (кг)	4,1
