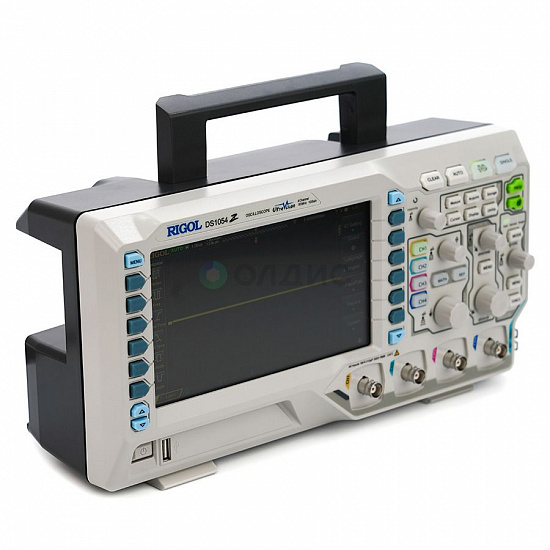

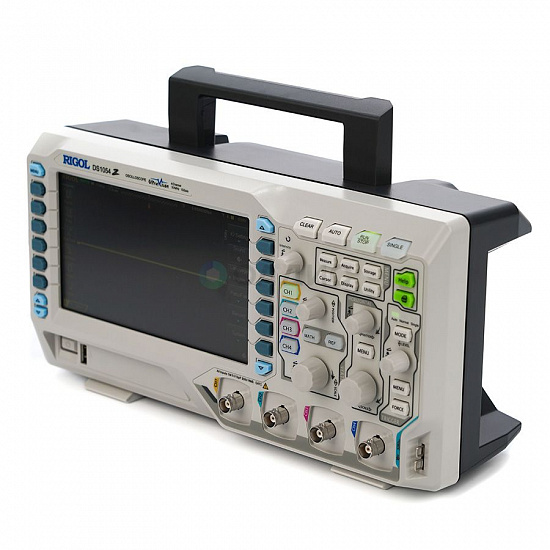

Name: RIGOL DS1054Z Осциллограф цифровой запоминающий
Brand: RIGOL
SKU: DS1054Z
Price: 64350 RUB
Availability: InStock

О товаре

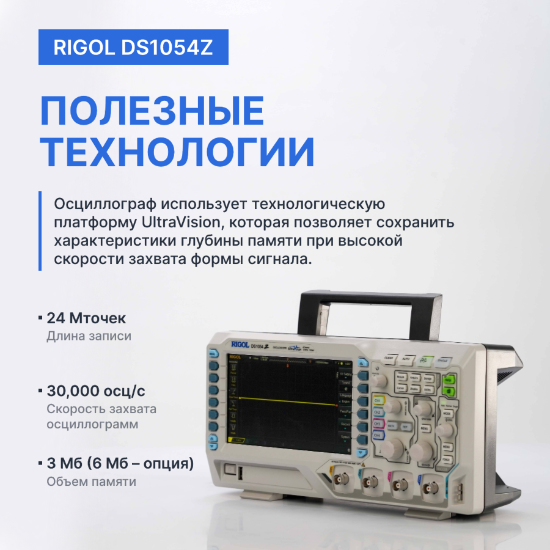

DS1054Z - это цифровой осциллограф с 4 каналами, каждый из которых имеет частоту дискретизации в 50 МГц или 0,5 ГГц. Несмотря на свои компактные размеры, он обладает достаточной производительностью для тестирования и измерения электрических сигналов в различных областях. Осциллограф RIGOL гарантирует стабильную работу и долгий срок службы. Он использует технологическую платформу UltraVision, которая обеспечивает высокую скорость захвата сигнала и сохраняет характеристики глубины памяти. Подходит для коммерческой и научной деятельности.

Технические характеристики

Вид исполнения	Настольный
Полоса пропускания, МГц	50
Количество цифровых каналов	16 (опция)
Количество каналов	4
Частота дискретизации, Гвыб/сек	1
Вертикальное разрешение (A/D), бит	8
Максимальная длина записи	24 M
Максимальная частота захвата, осц/с	30000
Вертикальная развертка	1 мВ/дел – 10 В/дел
Горизонтальная развертка	5 нс/дел – 50 с/дел
Точность временной развертки, ppm	≤±25
Режимы входа	открытый, закрытый, земля
Частотомер	Да
Генератор сигналов	Нет
Встроенный логический анализатор	Опция
Декодер последовательных шин	RS232/UART (опция); I2C (опция); SPI (опция)
Анализ спектра	БПФ
Дополнительные виды синхронизации	Фронт; Импульс; Наклон; Видео; Шаблон; Длительность; Задержка; Рант; Окно; Задержка; Время установки и удержания; N-фронт; RS232; I2C; SPI
Математические функции	A+B, A-B, A×B, A/B, FFT, &&,
Тип отображения	Цифровой
Дисплей	7-дюймовый цветной TFT LCD
Интерфейс	USB Host, USB Device, LAN
Гарантия (мес.)	36
Страна производитель	Китай
Габаритные размеры, мм	323х160х122
Вес нетто, кг	3.2

Описание четырехканального запоминающего цифрового осциллографа RIGOL DS1054Z:

Прибор производится в КНР фирмой «RIGOL Technologies, Inc». Принцип действия основан на высокоскоростном преобразовании аналогового входного сигнала в цифровой, его последующей обработке встроенным микропроцессором и записью во внутреннюю память.

Высокопроизводительный цифровой осциллограф Rigol DS1054Z имеет широкий набор триггерных функций и позволяет выполнять измерения по 4м независимым каналам. Полоса пропускания прибора составляет 100 МГЦ, максимальный объём памяти 12 Мточек. Точечное изображение, так называемый «коэффициент захвата», составляет 30000 осцилограмм/сек.

Устройство имеет низкий уровень шума, широкий вертикальный интервал (от 1 мВ/дел до 10 В/дел). Rigol DS1054Z может подключаться к сети переменного тока напряжение 100-240 В с частотой 45-440 Гц.

Прибор обладает многоязыковым интерфейсом и встроенной справочной системой.

Цифровой осциллограф DS1054Z обладает функцией удалённого управления данными. Её можно реализовать посредством USB-кабеля или через канал LAN.

Для подключения к компьютеру необходимо установить драйвер USB и программное обеспечение Ultra Sigma. После запуска программа автоматически выполнит поиск подсоединённого с помощью USB-кабеля устройства.

Подсоединение с помощью сетевого кабеля LAN также выполняется с использованием ПО Ultra Sigma. Оболочка позволяет производить обработку результатов измерений, выполнять обмен данными, выполнять анализ параметров работы оборудования.

Область применения:

DS1054Z относится к категории профессионального оборудования, включён в государственный реестр средств измерений РФ и может применяться:

в научно-исследовательских центрах и лабораториях;
в высокоточном производстве;
в приборостроении;
в предприятиях оборонного комплекса;
в различных отраслях транспортного машиностроения.

Прибор используют для диагностики микропроцессорных устройств, оперативного отыскания и устранения неисправностей, проверки работы систем автоматики. За счёт компактных размеров он может применяться в мастерских по ремонту бытовой техники и электроники.

Управление и индикация:

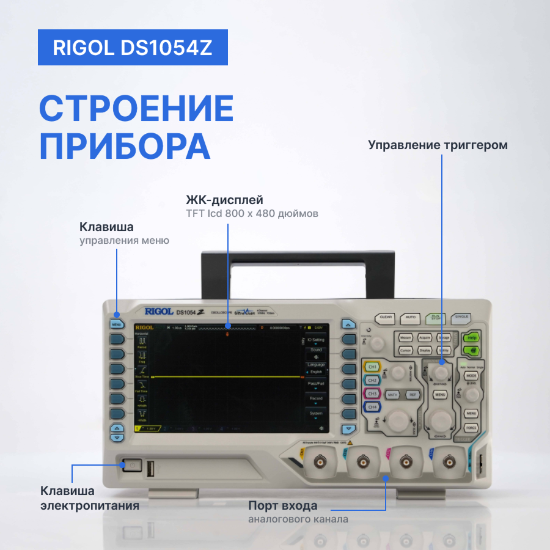

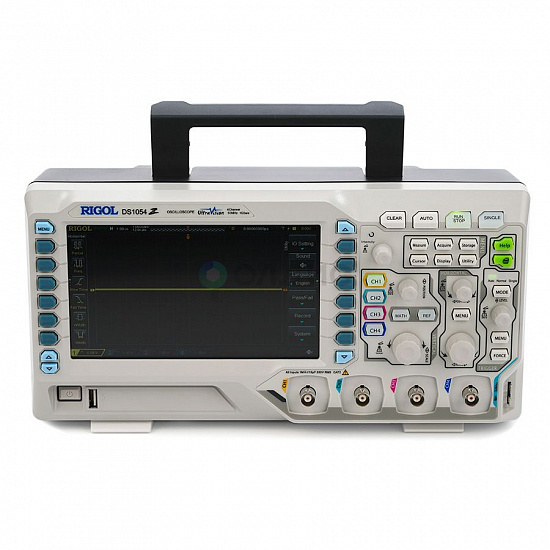

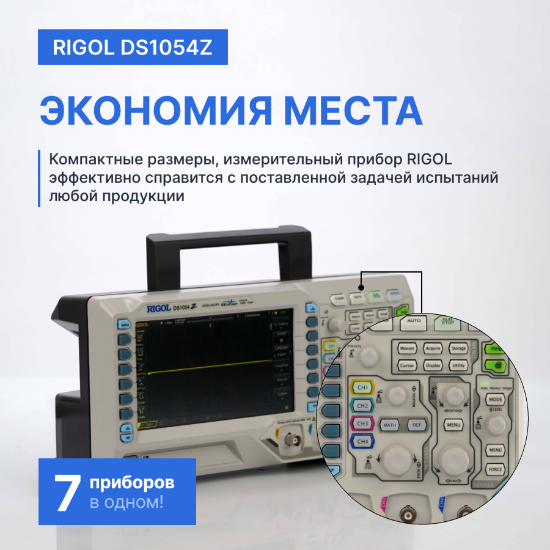

На лицевой панели осциллографа DS1054Z расположены клавиши управления меню, LCD-дисплей, клавиши управления единичным запуском и функциональными настройками. Под дисплеем располагаются клавиша управления питанием и USB-разъём.

Рабочие области управления функционально разделены на:

зону вертикального управления;
зону горизонтального управления;
зону управления триггером.

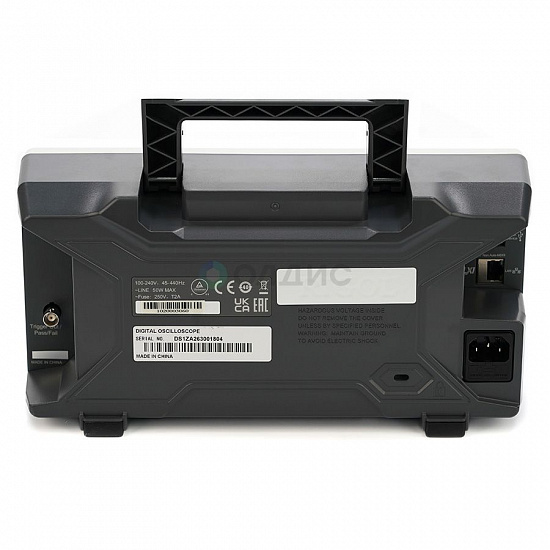

Порт выхода и зажим заземления расположены в нижней части устройства.

Технические характеристики цифрового осциллографа DS1054Z:

Параметр		Значение
Полоса пропускания		50 MГц
Режим дискретизации		Реальное время
Количество каналов		4
Регистрация	Режим	Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
Регистрация	Макс. дискретизация (реальное время)	1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±1% \|\| 15 пФ ±3 пФ
	Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение	300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п
	Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм	30000 осц./сек
	Интерполяция	(sin x)/x
	Глубина записи	Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция) Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция) Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция)
	Коэффициент развертки	5 нс/дел ~ 50 с/дел, с шагом 1~2~5
	Погрешность временной базы	≤±25 ppm
	Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение	8 бит
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел )
	Полоса пропускания для аналогового периодического сигнала	DC ~ 50 МГц
	Полоса пропускания для однократного сигнала	DC ~ 50 МГц
	Низкочастотный предел	≤5 Гц ( на входе BNC)
	Время нарастания	≤7 нс (типичное)
	Погрешность коэф.усиления	<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы
	Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
	Изоляция между каналами	≥40 дБ
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
	Отображение	5 измерений одновременно
	Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер	встроенный, 6 разрядов
	Математические операции	A+B, A-B, A×B, A/B, FFT, &&, \|\|, ^, !, intg, diff, sqrt, lg, ln, exp, abs
	FFT окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
	Шкала для FFT окна	dB/dBm, Vrms
	Количество шин для декодирования	2
	Декодирование	Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

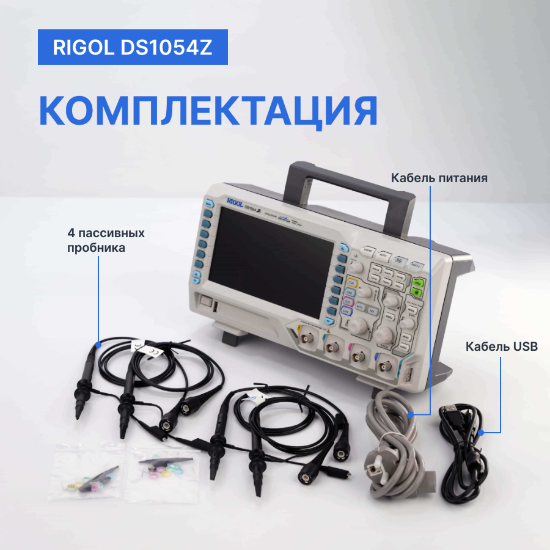

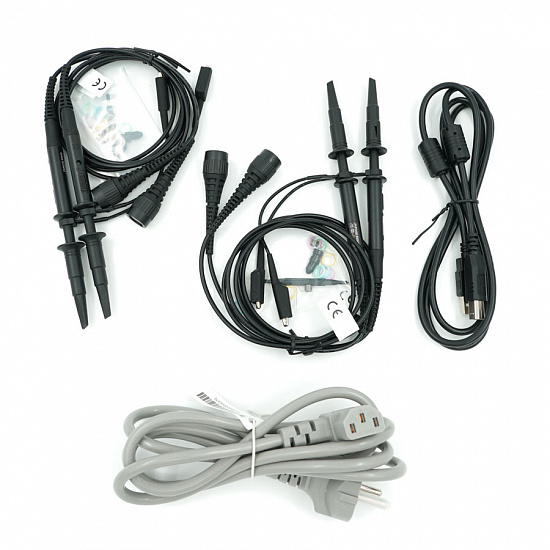

Комплект поставки DS1054Z:

№	Наименование	Количество
1	Цифровой осциллограф DS1054Z	1
2	Комплект опций BND-MSO/DS1000Z (расширение глубины памяти MEM-DS1000Z, декодирование для протоколов RS232, SPI, I2C SA-DS1000Z, расширенный запуск AT-DS1000Z, регистратор REC-DS1000Z)	1
3	Осциллографический щуп пассивный (150 МГц)	4
4	Сетевой кабель	1
5	USB кабель для подключения к ПК	1
6	Краткое руководство по эксплуатации	1
